一、概述

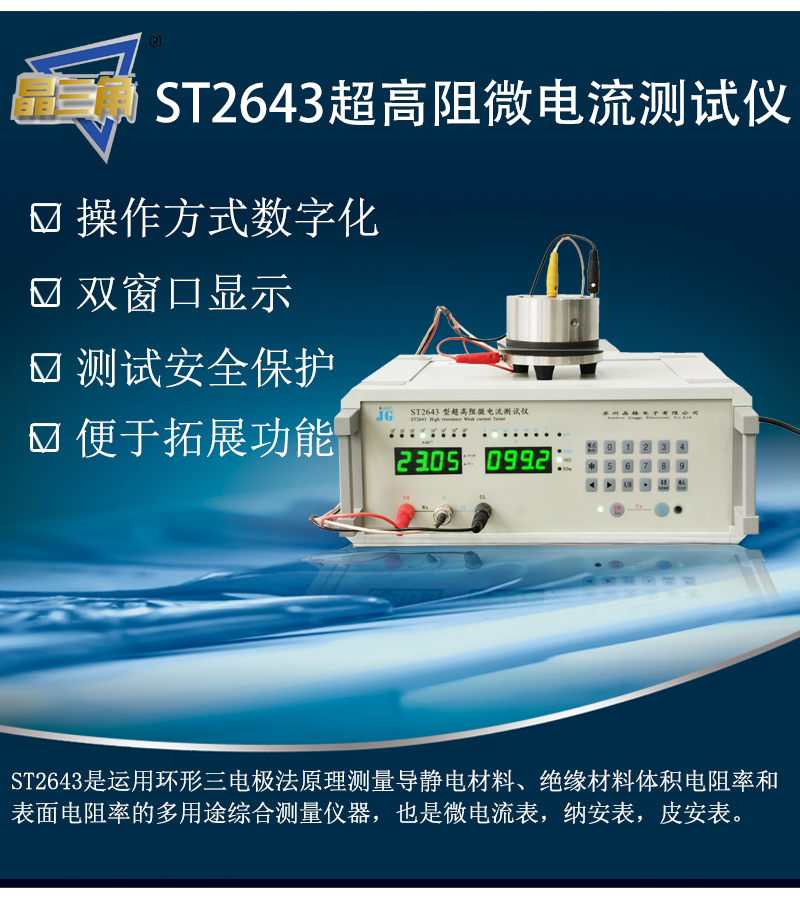

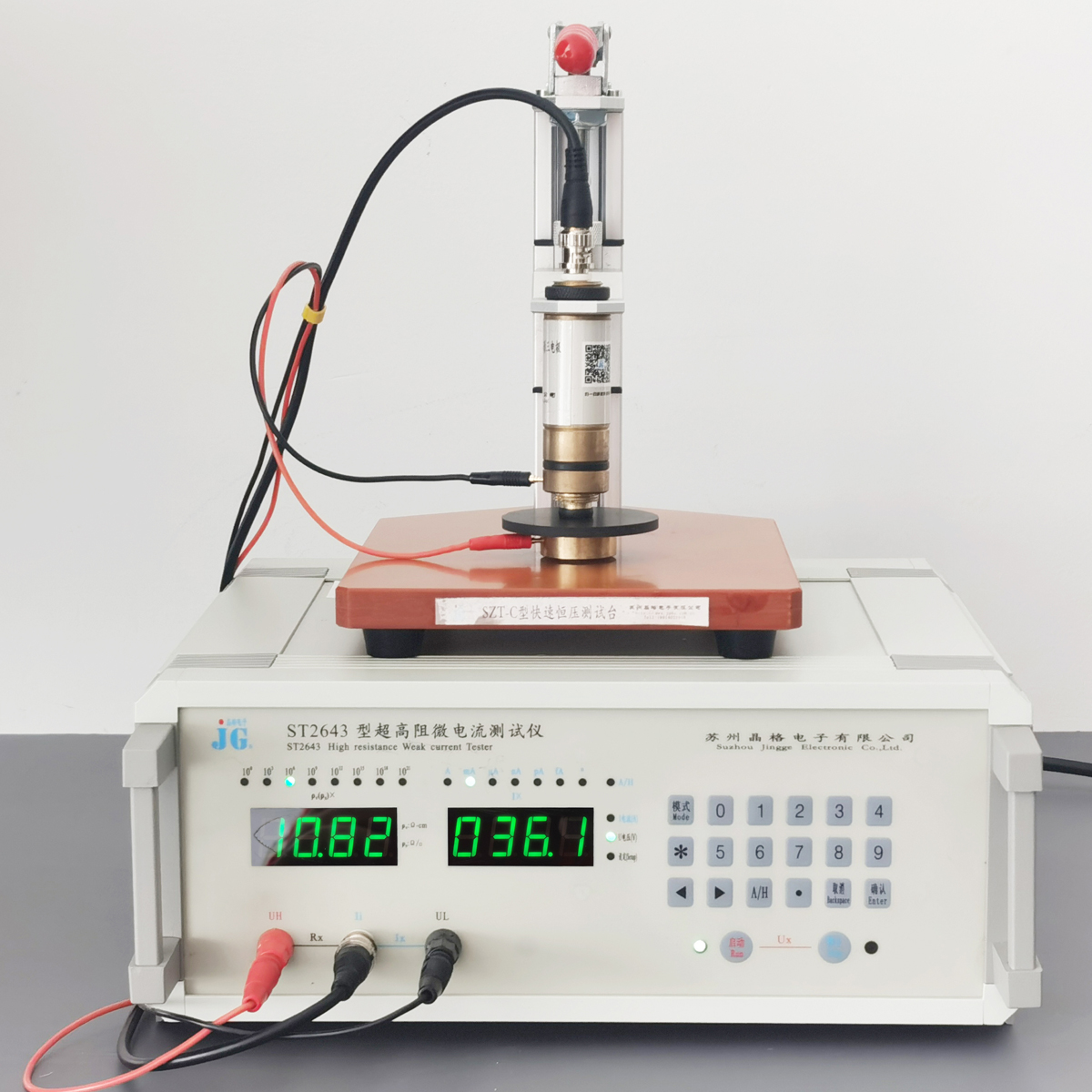

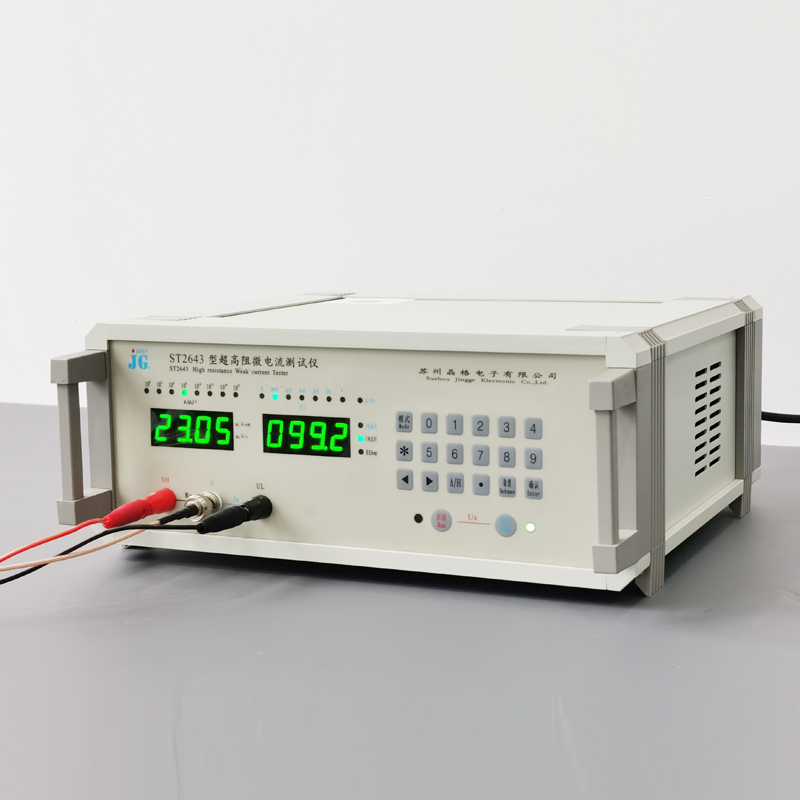

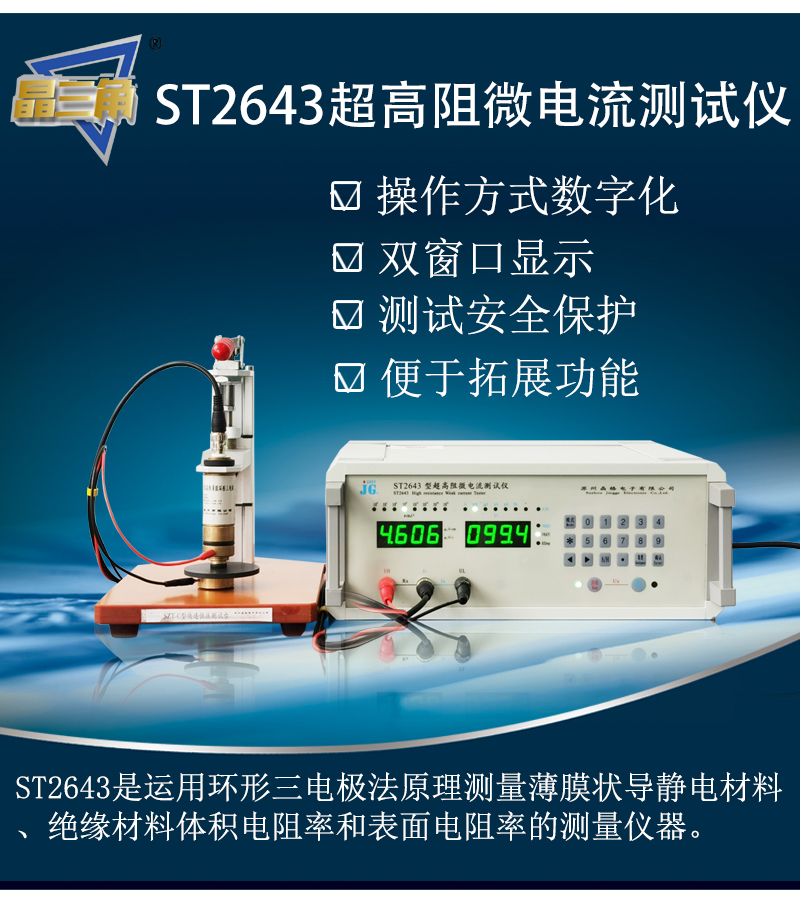

1.1 基本功能和依据标准：ST2643 型超高阻微电流测试仪（高阻型体电阻率表面电阻率测试仪）是运用环形三电极法原理测量固体片状、薄膜 状导静电材料、绝缘材料体积电阻率和表面电阻率的多用途综合测量装置，也可作为超高阻计或微电流测试仪使用。该仪器设计符合国家标准 GB/T 1410－2006/IEC 60093:1980：《固体绝缘材料体积电阻率和表面电阻率试验方法》。

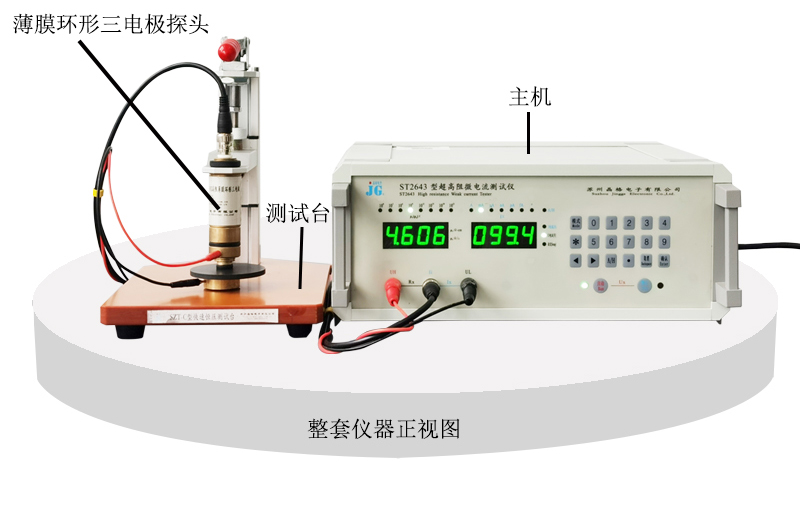

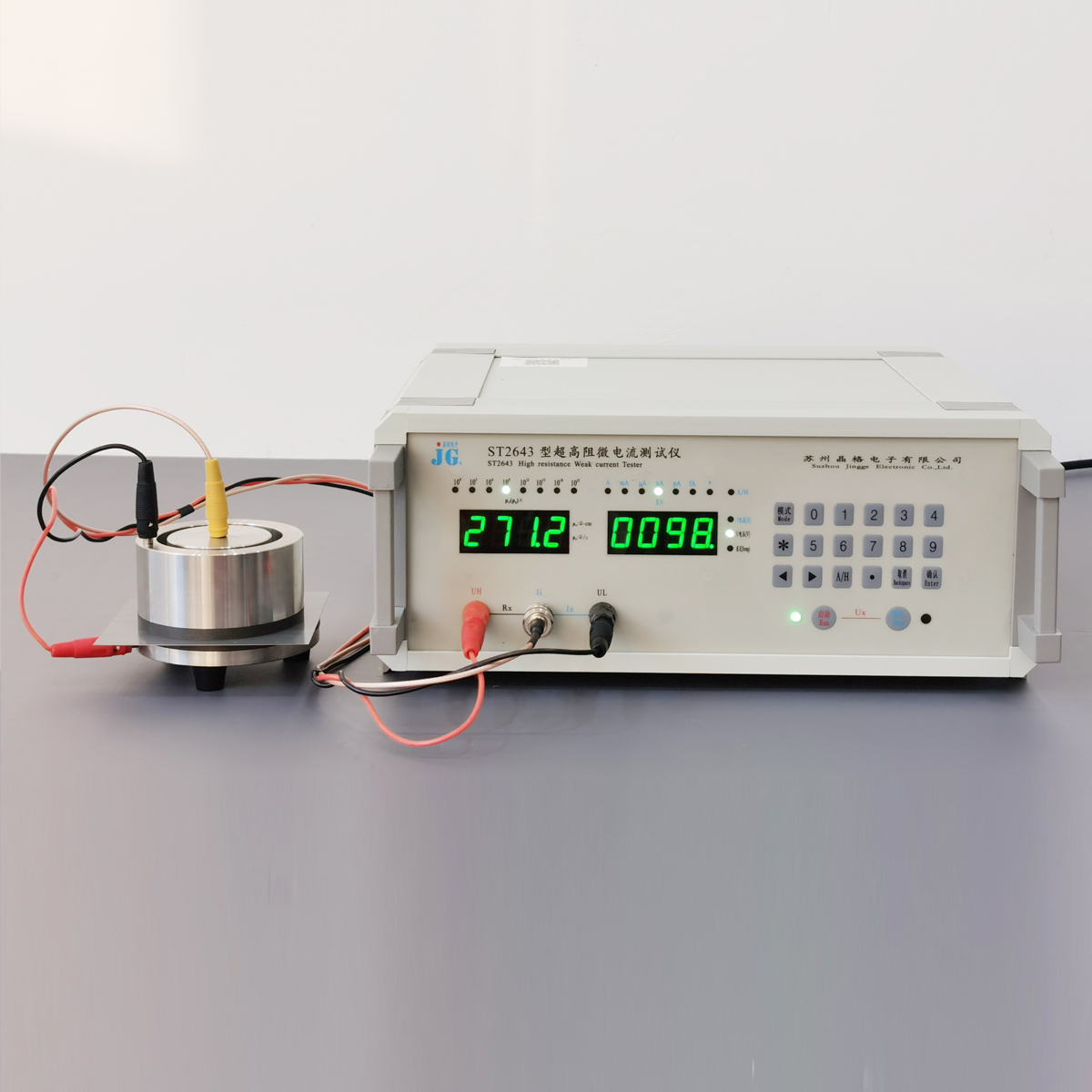

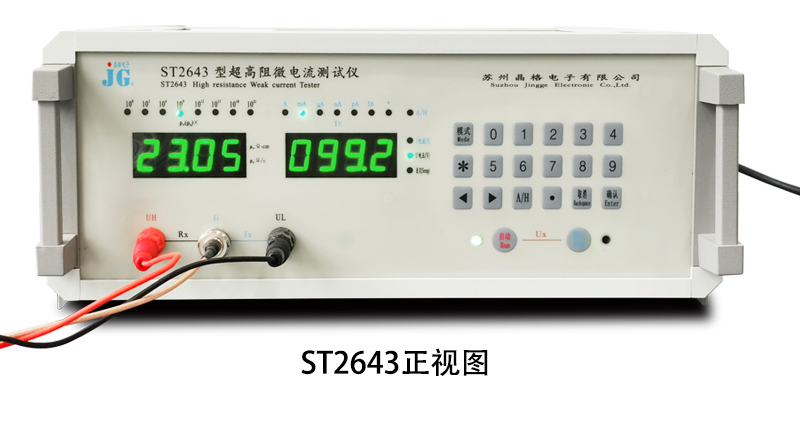

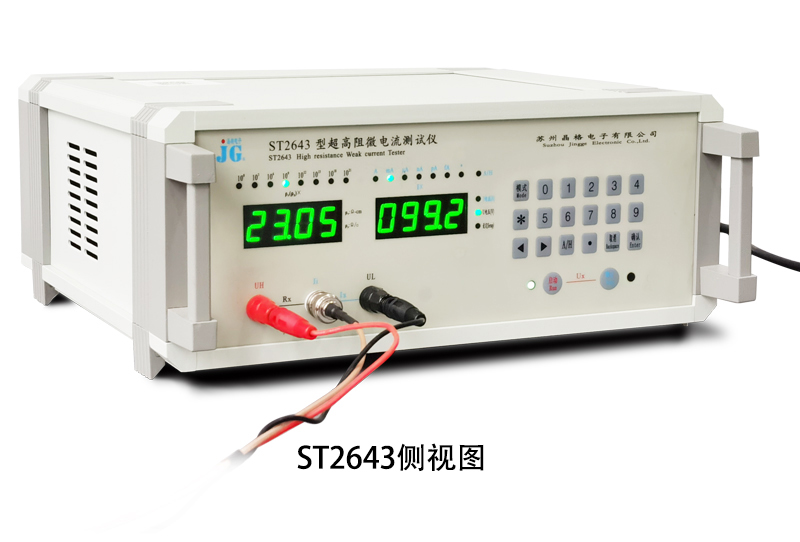

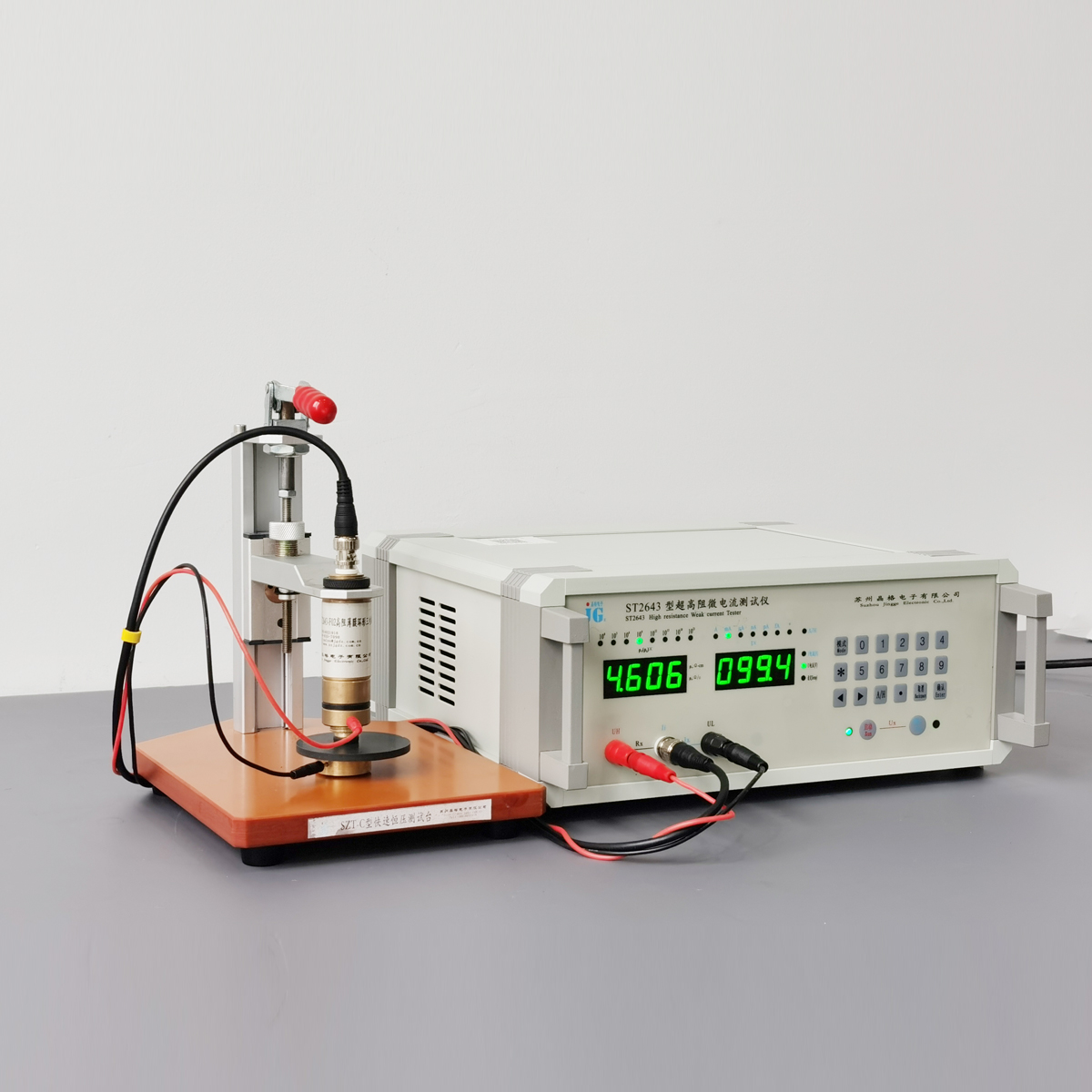

1.2 仪器成套组成：由 ST2643 高阻仪主机、标配的环形三电极、连接线缆等部分组成。主机主要由高压电源、微电流检测计、嵌入式单片机 系统组成。

1.3 优势特征：

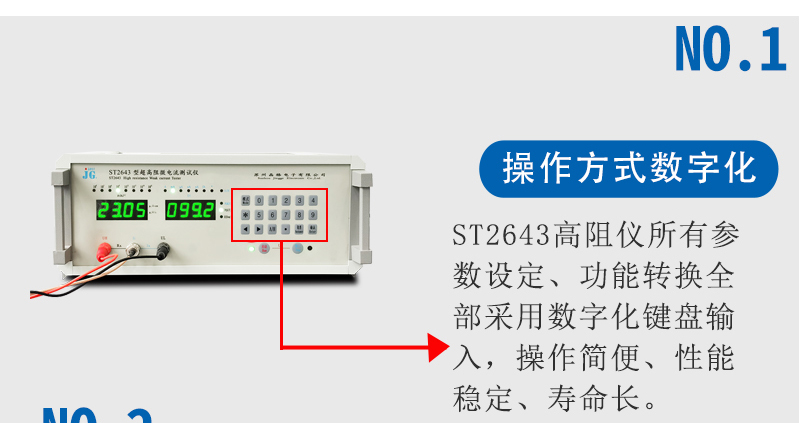

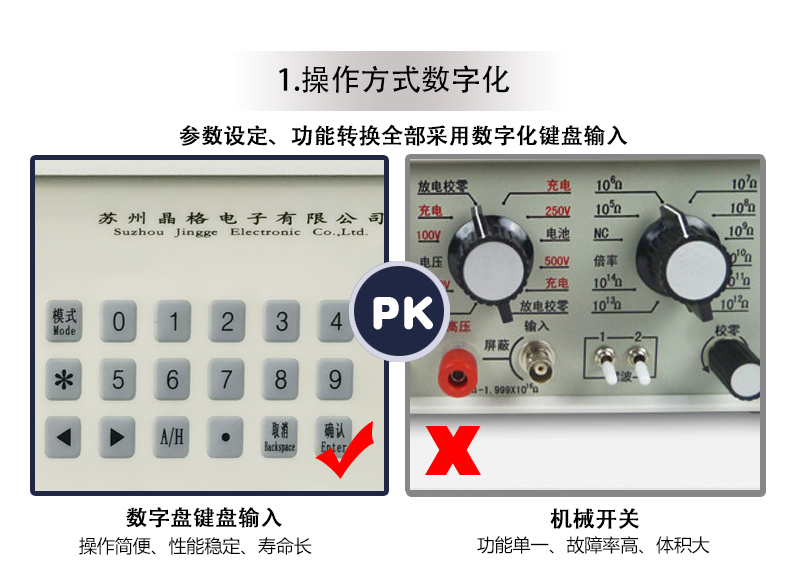

 1.3.1 操作方式数字化，所有参数设定、功能转换全部采用数字化键盘输入，操作简便、性能稳定、寿命长，克服传统机械开关功能单一、故障率 高、体积大等缺点。

 1.3.2 测试过程自动化，电压、电流量程转换，全部数字化电子开关，可手动/自动任选，避免传统机械开关操作繁琐，特别是不能自动化、人工 数据后期处理的缺点。

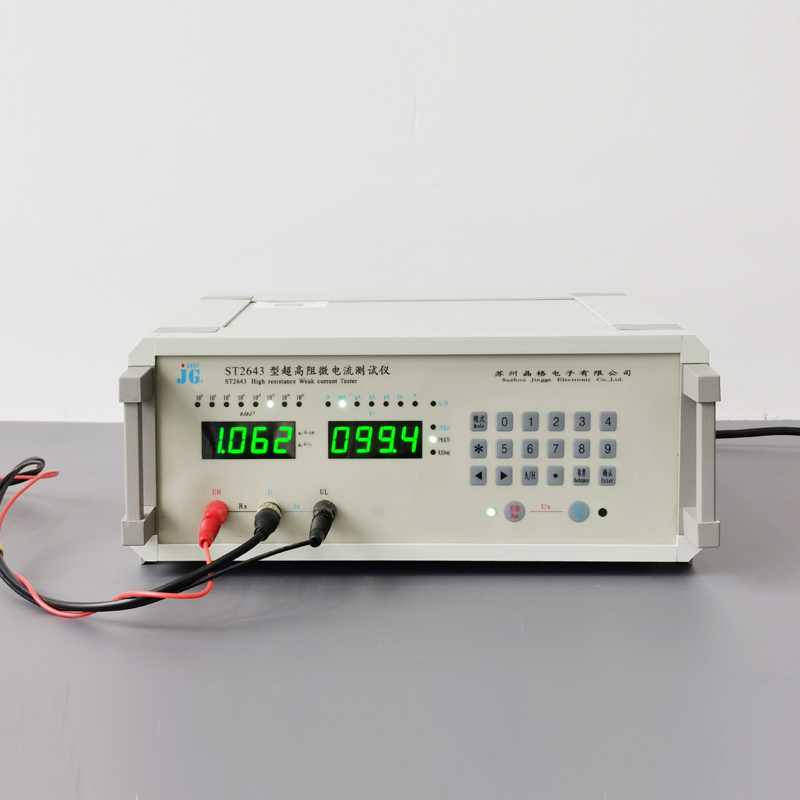

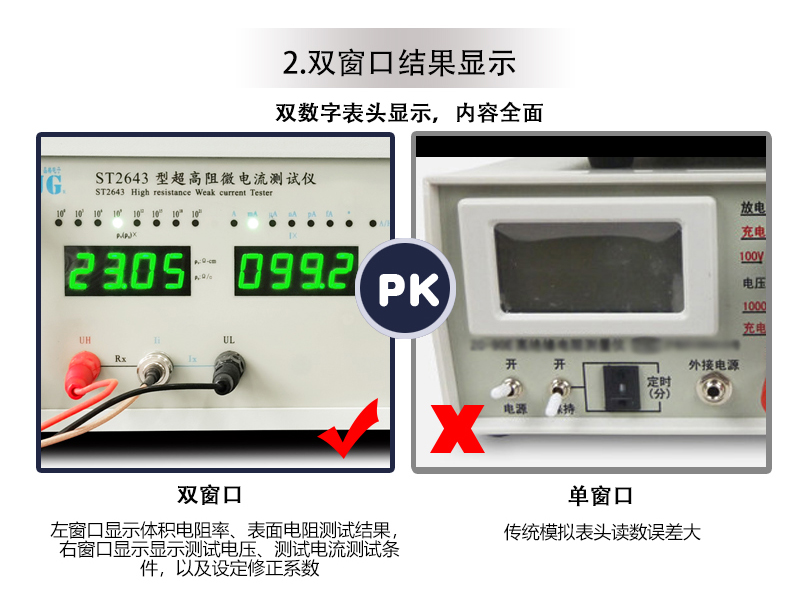

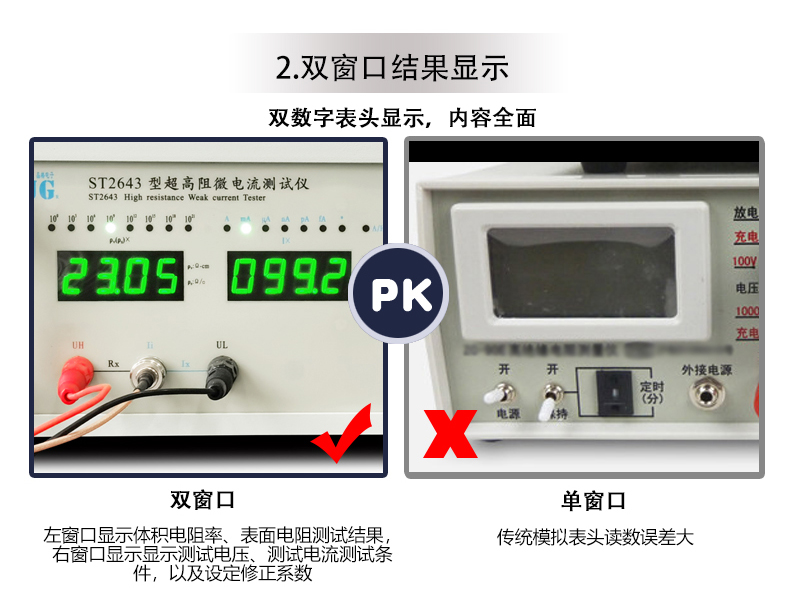

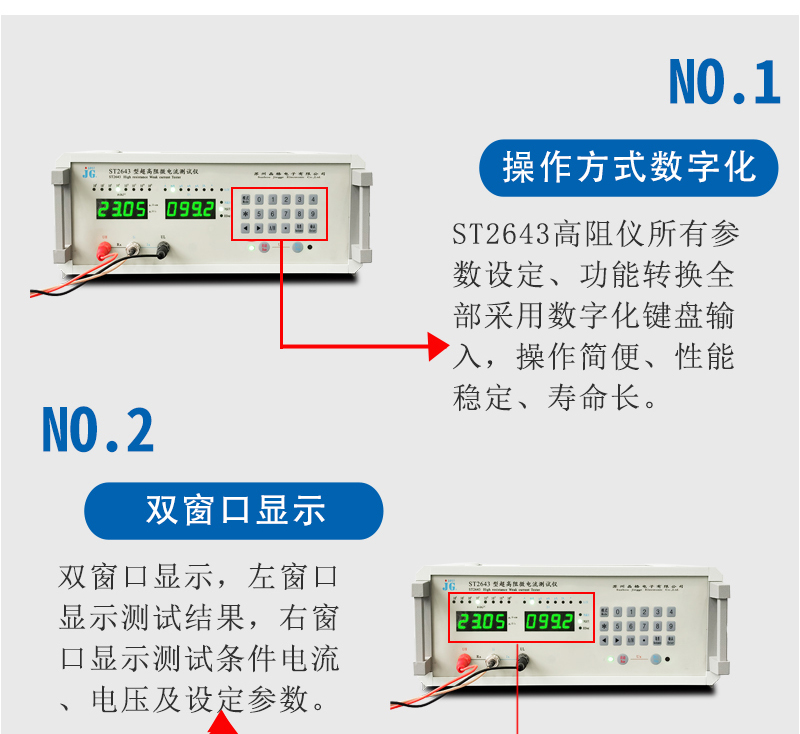

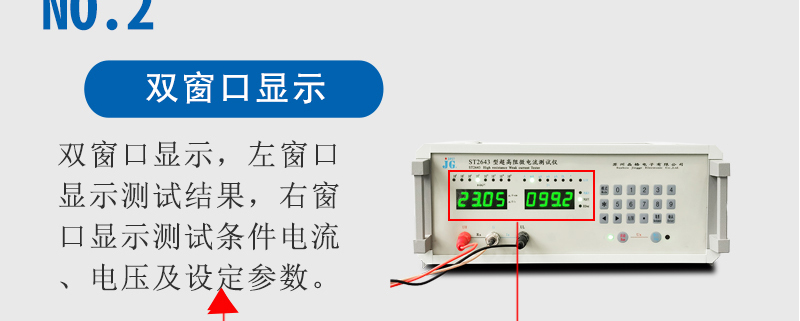

1.3.3 双窗口结果显示，数字化、多样化，由数字表头直接显示，避免传统模拟表头读数误差。双数字表头显示，左窗口显示体积电阻率、表面电 阻测试结果，右窗口显示显示测试电压、测试电流测试条件，以及设定修正系数，内容全面。

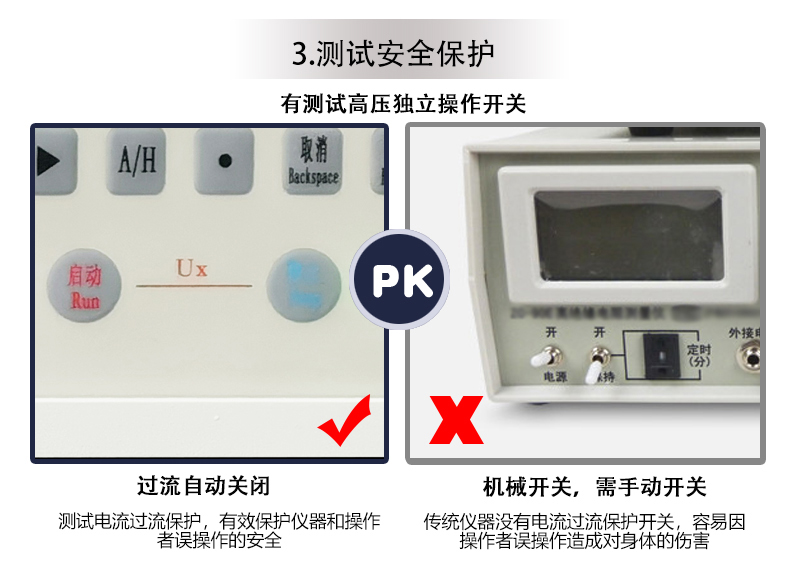

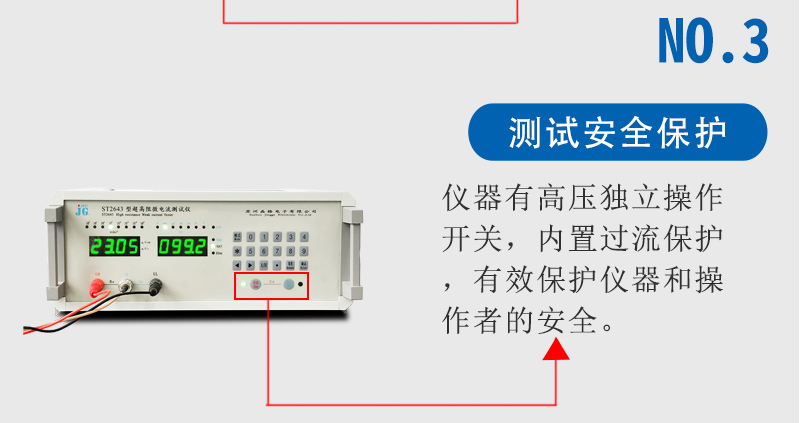

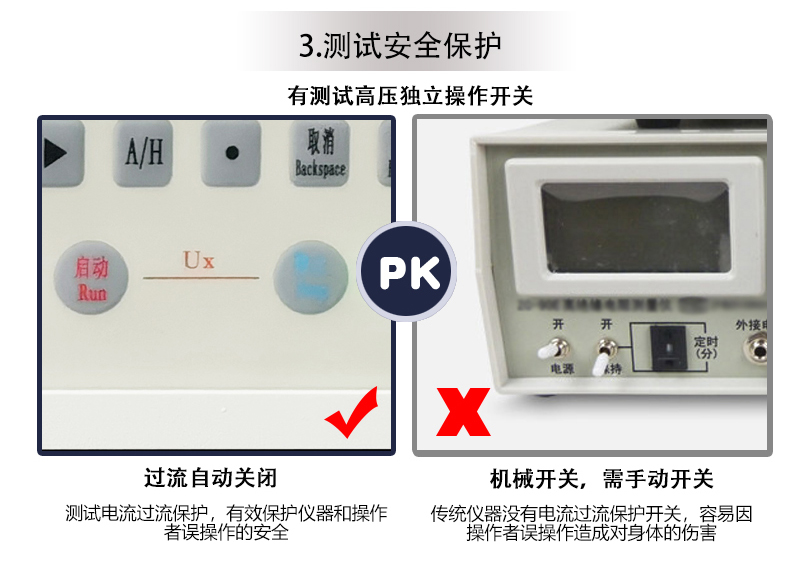

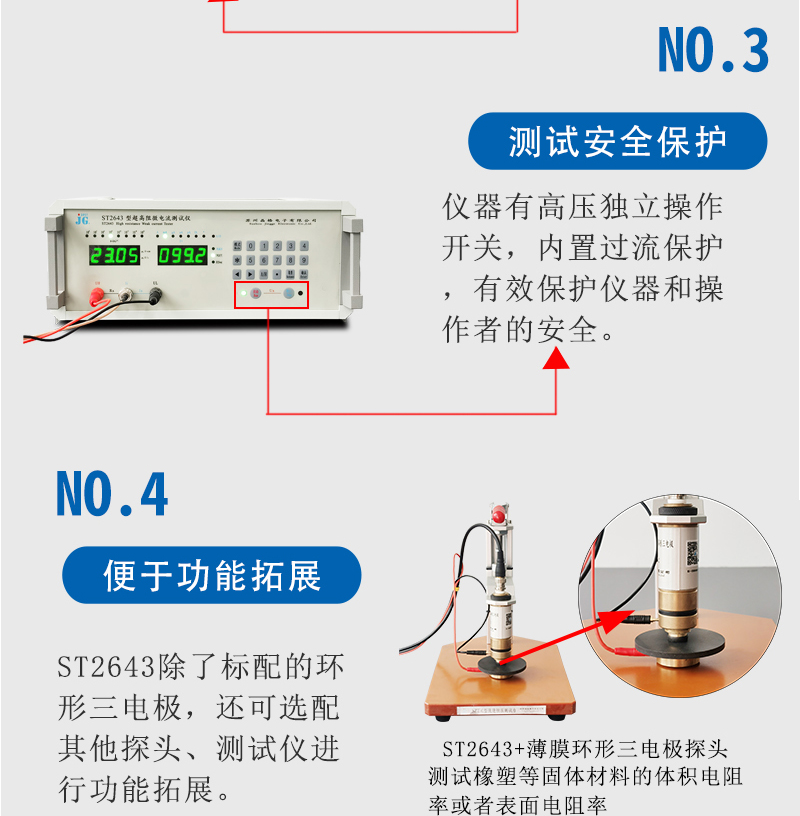

1.3. 4 测试安全保护，测试高压独立操作开关，测试电流过流保护，有效保护仪器和操作者误操作的安全。

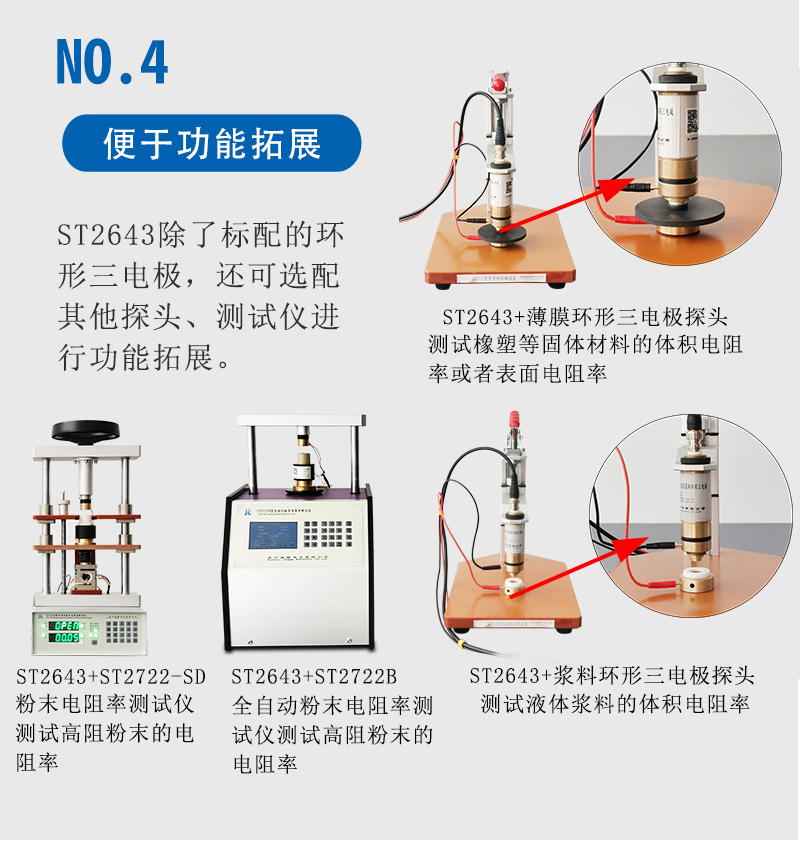

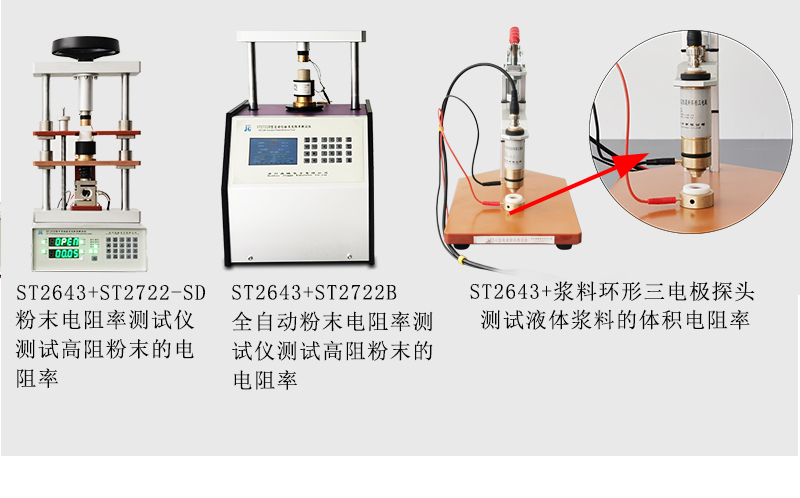

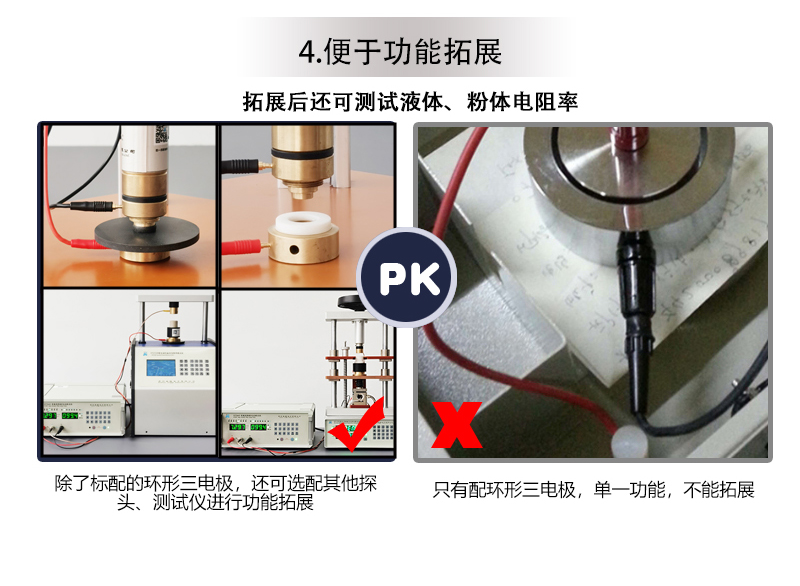

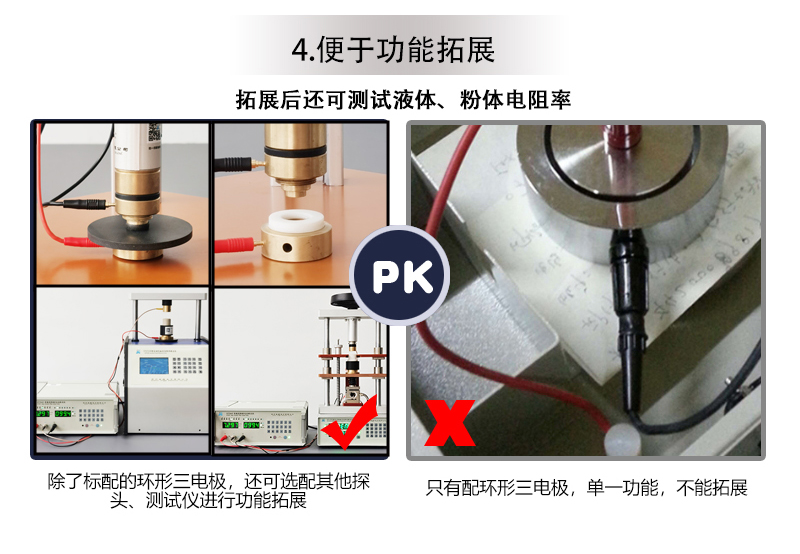

1.3. 5 便于功能拓展，选配薄膜测试探头，可以测试高阻薄膜，选配夹具可以当高阻计和微电流表使用。也可测试高阻液态电阻率。

 1.4 电极或夹具选配：仪器配备标准环形三电极，适用于一般片状、薄膜状样品，客户也可自备或定制电极以扩大应用场合，如从圆柱形外表、 筒状内壁测试电阻率和表面电阻，测试高阻元器件，测试微电流。 仪器具有测量精度高、灵敏度高、稳定性好、智能化程度高、结构紧凑、使用简便等特点。

 1.5 适用范围：仪器适用于工矿企业、科研院所对于防静电产品如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值的检验 以及绝缘材料和电子电器产品的绝缘电阻测量。也可用于微弱电流测量如光电效应和器件暗电流测量。

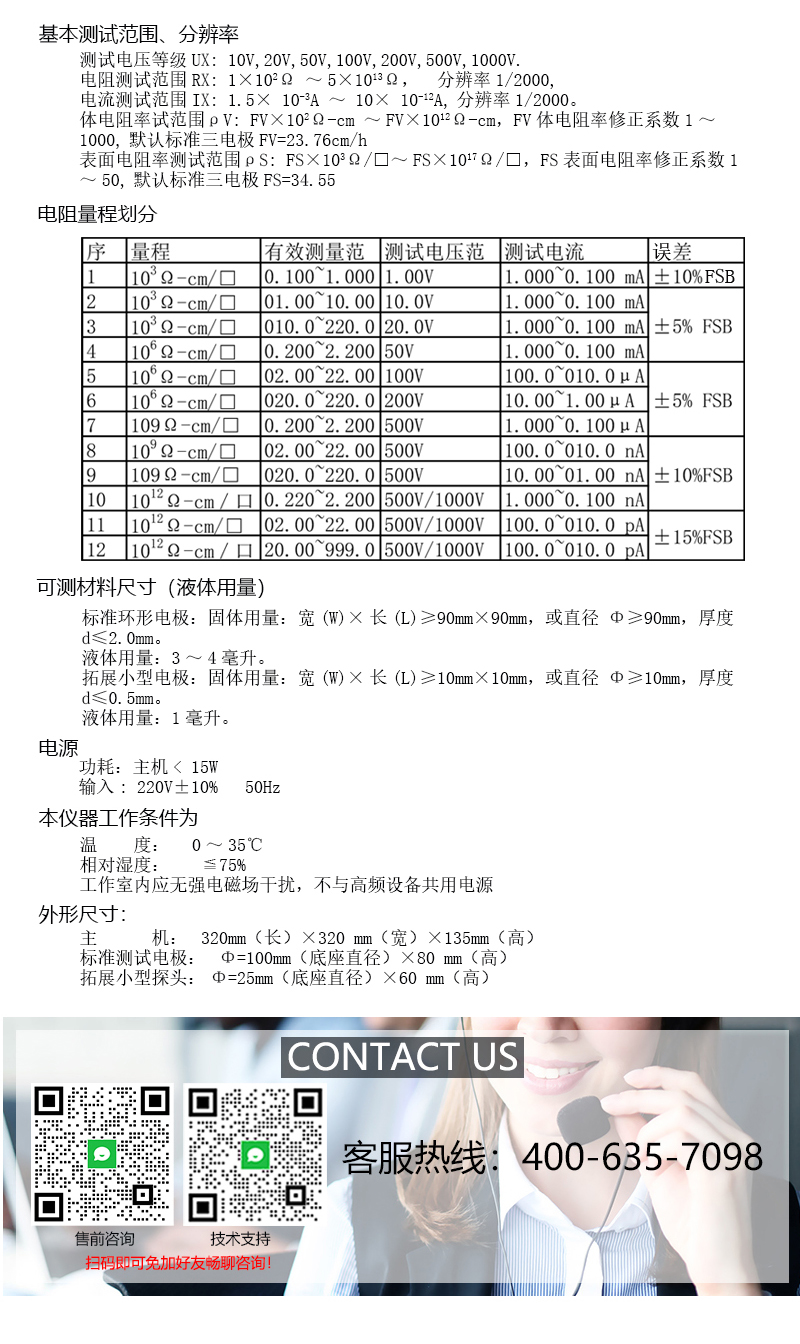

 二、基本技术参数

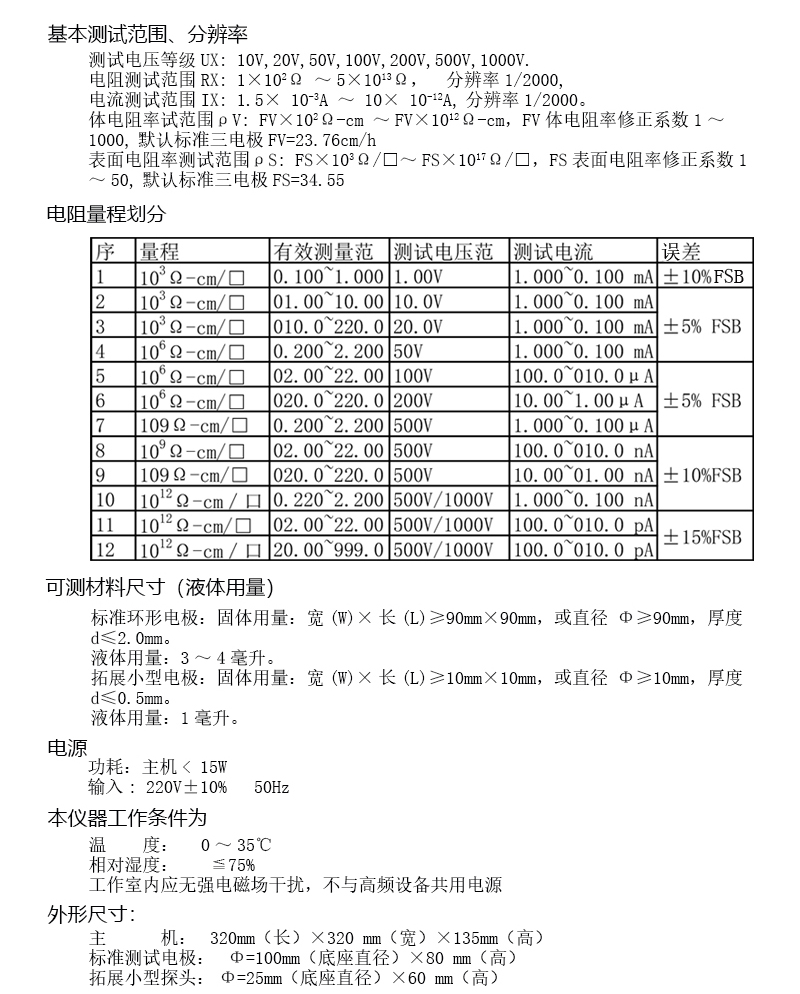

2.1测量范围、分辨率

测试电压等级  UX：10V,20V,50V,100V,200V,500V,1000V.

电 阻测试范围 RX：1.0×10 ² ～ 5.0×10 ¹³ Ω, 分辨率 1/2000

 电流测试范围 IX：1.5 ×10 ^-3 A～10 ×10 ^-12 A，分辨率 1/2000

体电阻率测试范围ρV：FV ×10 ² Ω-cm～ FV ×10 ¹² Ω-cm，FV体电阻率修正系数1~1000，默认标准三电极FV=23.76cm/h

 表面电阻率测试范围 ρS：FS×10 ³Ω/□~FS×10 ¹⁷Ω/□，FS表面电阻率修正系数1~50，默认标准三电极 FS=34.55

2.2工作电源：220V±10％, f=50Hz±4％,PW≤20W

2.3外形尺寸：W×H×L=32cm×13cm×32cm 净 重：≤3.5kg

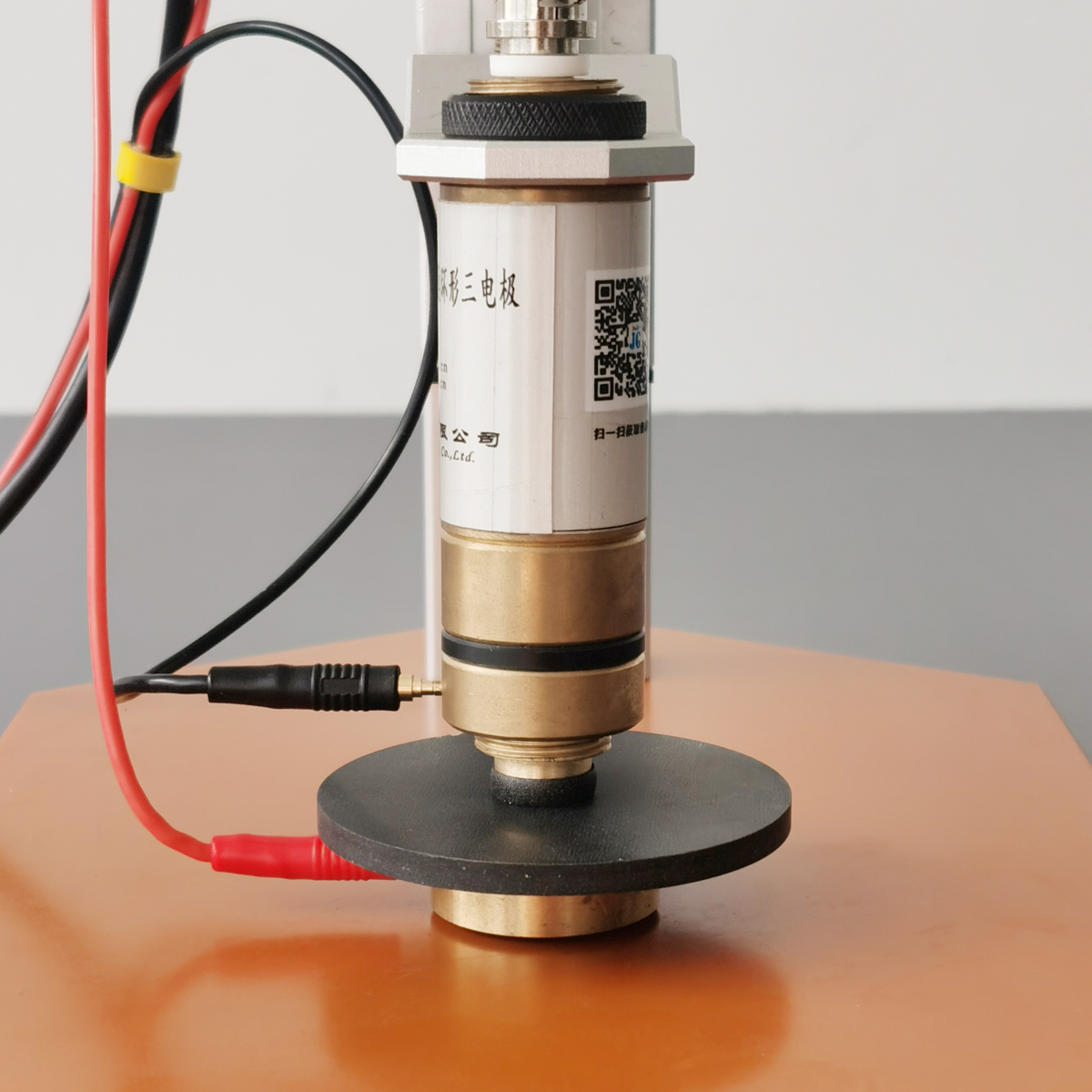

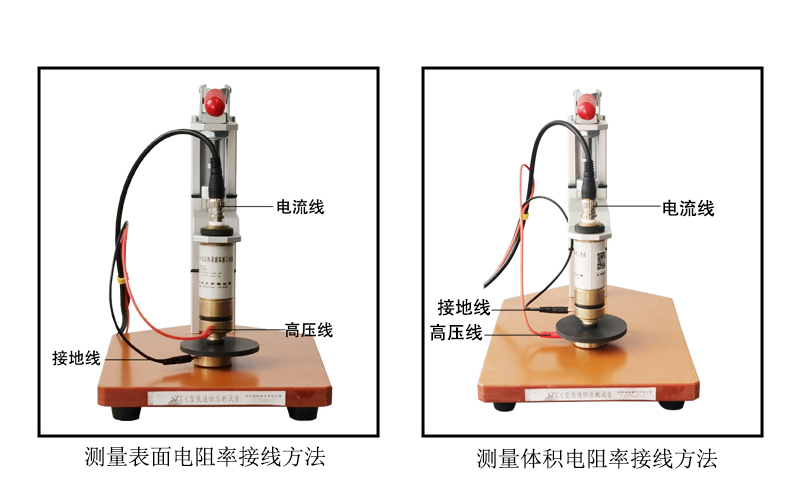

2.4环形三电极和可测样品尺寸 电极是由三个独立的单元组成:

2.4.1中心为圆柱体,直径为50mm,高度是40mm。

2.4.2圆柱体外为一圆环,圆环内径为60mm,外径为80mm, 高是40mm。

2.4.3 底为一平板, 直径为 100mm 的圆板，厚度一般为 10mm 可测样品尺寸大于直径 90mm。厚度小于 10mm。
