产品名称：ST2911B锂电池正负极极片垂直体电阻率专用测试仪炭布炭纸可用

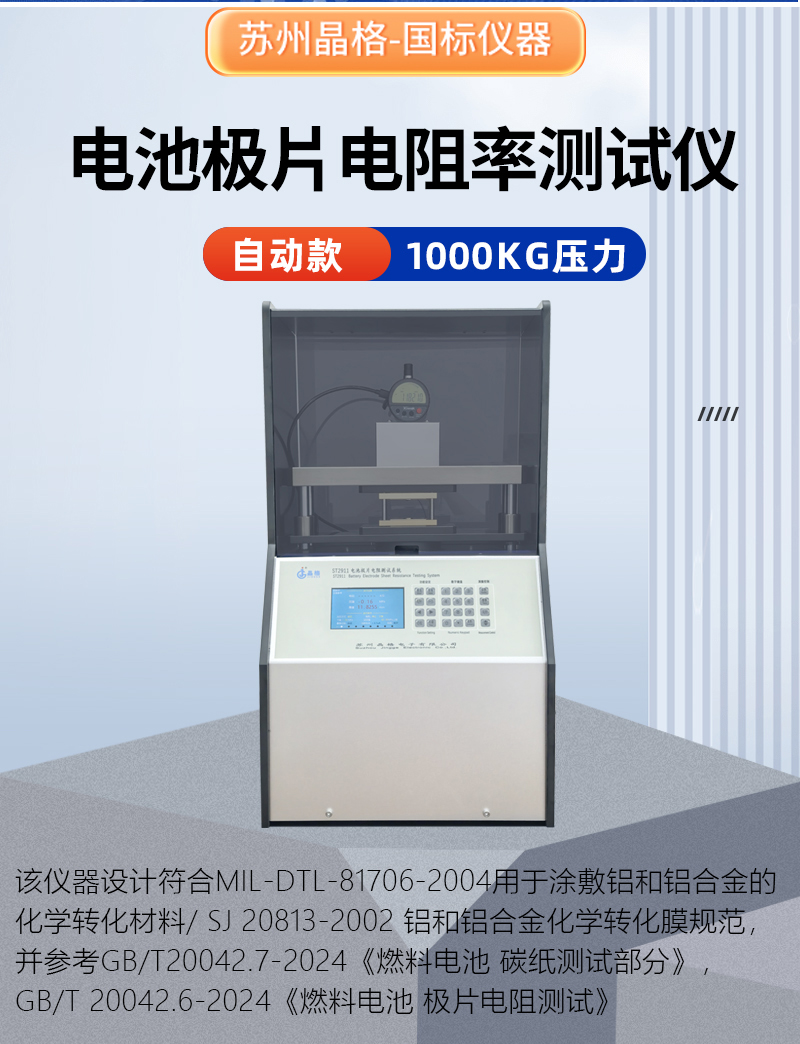

ST2911B极片电阻率测试仪是运用四端子针法原理测试极片垂直体电阻率、垂直面电阻率多用途、智能化综合测量仪器。该仪器设计符合MIL-DTL-81706-2004用于涂敷铝和铝合金的化学转化材料/ SJ 20813-2002 铝和铝合金化学转化膜规范，并参考GB/T20042.7-2024《燃料电池 碳纸测试部分》，GB/T 20042.6-2024《燃料电池 极片电阻测试》。
一.基本功能
ST2911B型全自动电池极片阻抗测试系统是运用四端子法和多探针法原理测试锂/钠电池极片垂直方向的涂层体电阻、电阻率以及涂层和集流体（金属箔）接触电阻、涂层压实密度等参数的专业集成测量仪器。

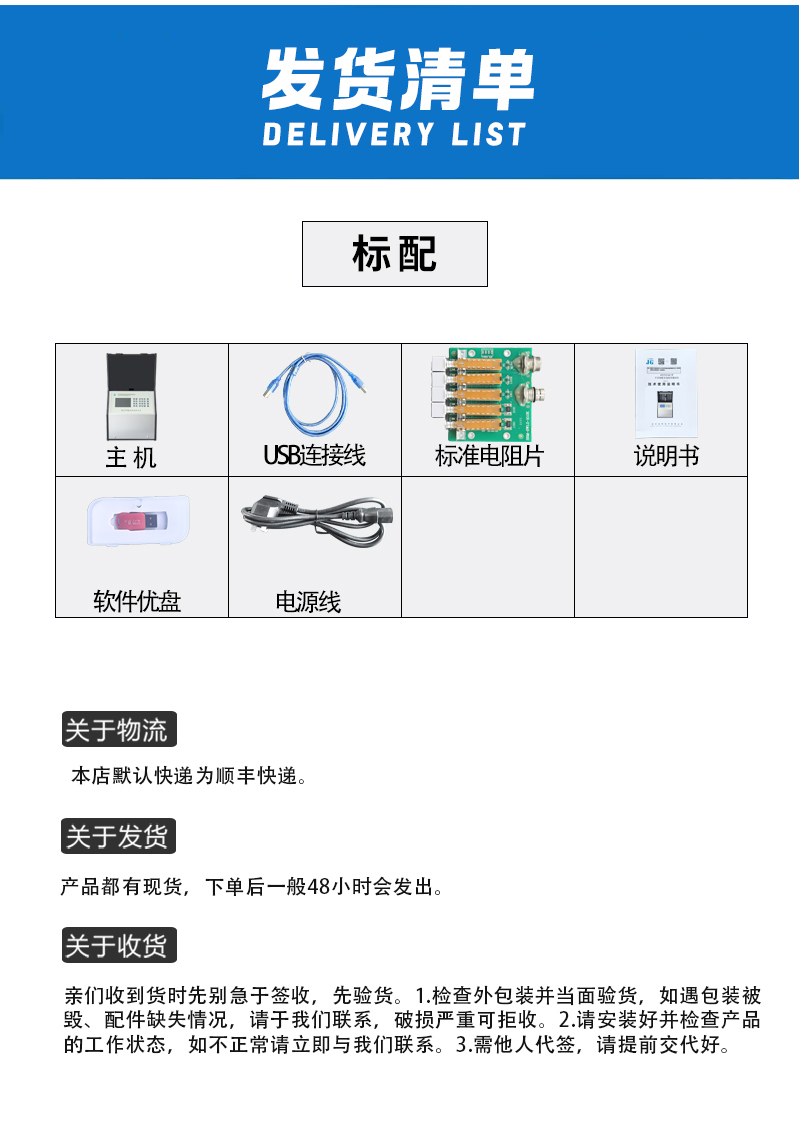

二.系统成套组成：

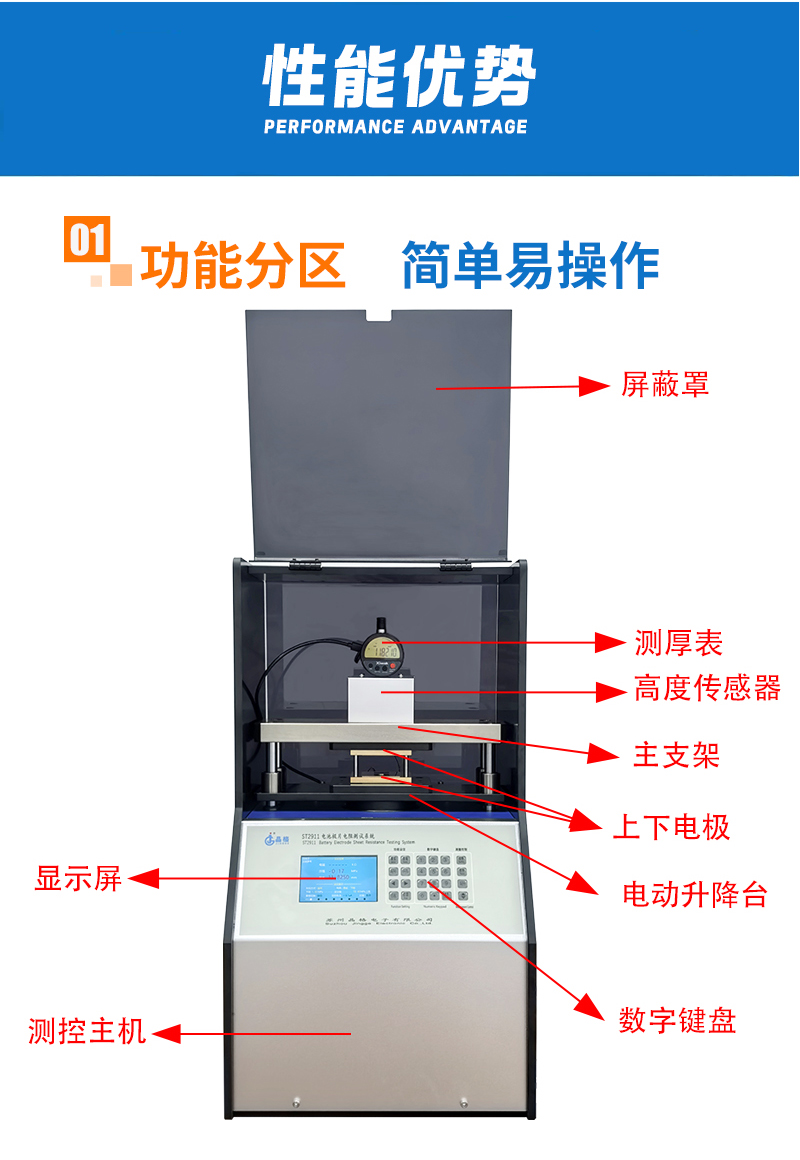

测试系统主要单元有：测控主机及彩色液晶显示屏、自动压强控制台、自动厚度千分表、四端子镀金电极以及配套PC测控软件等。
三.依据标准
该仪器设计符合 MIL-DTL-81706-2004《用于涂敷铝和铝合金的化学转化材料》中膜层接触电阻测试
SJ 20813-2002 《铝和铝合金化学转化膜规范》中膜层接触电阻测试
GB_T_1551-2021《硅单晶电阻率的测定 直排四探针法和直流两探针法》
SJ 20673A-2016 《电磁屏蔽橡胶衬垫材料规范》中体积电阻率测试
并参考国标：
GB/T20042.7-2024《燃料电池 碳纸测试部分》
GB/T 20042.6-2024《燃料电池 极片电阻测试》
NB/T 42082-2016《全钒液流电池电极测试方法》

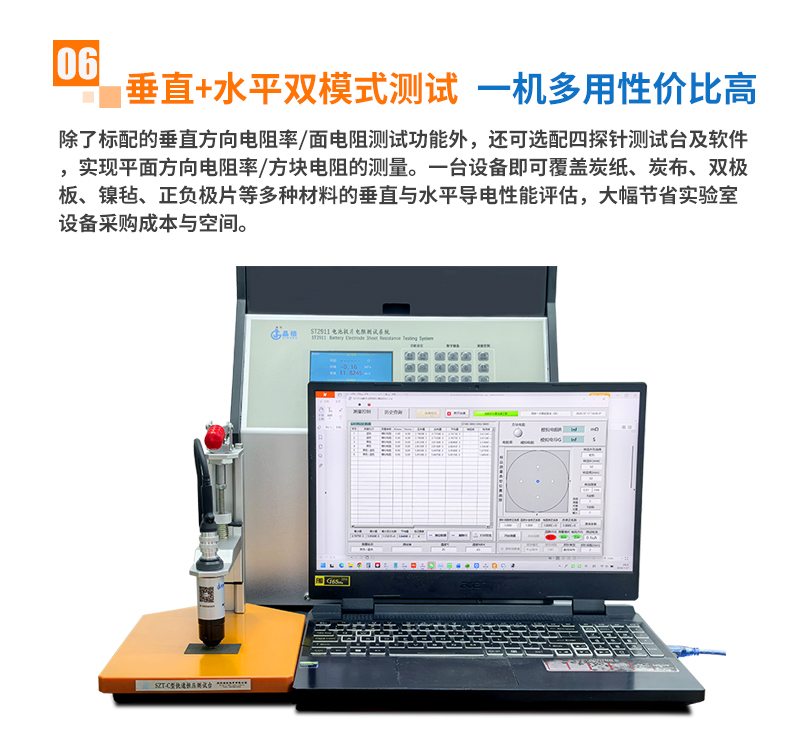

其中的垂直与水平电阻测试方法，以及压缩率的测试方法。
四.优势特征
1.全自动加压，电机最大可提供1000kg压力

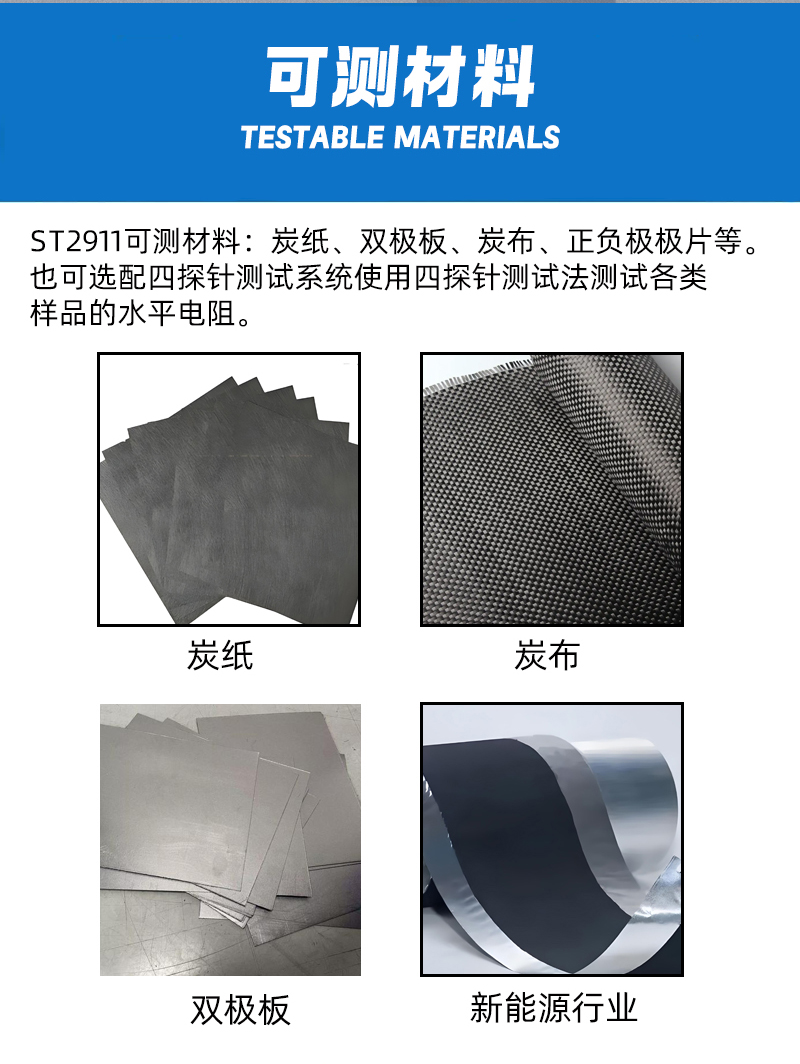

2.适用于：锂电池极片、钠电池极片以及类似金属薄层上涂层产品的垂直体电阻率、接触电阻测试。
3.全自动连续阶梯式多压强点连续测试模式。智能拟合“综合垂直面电阻率-压强”曲线、“涂层垂直电阻率-压强”曲线、“接触电阻率-压强”曲线、“涂层压实密度-压强”曲线。重复性好、简捷高效

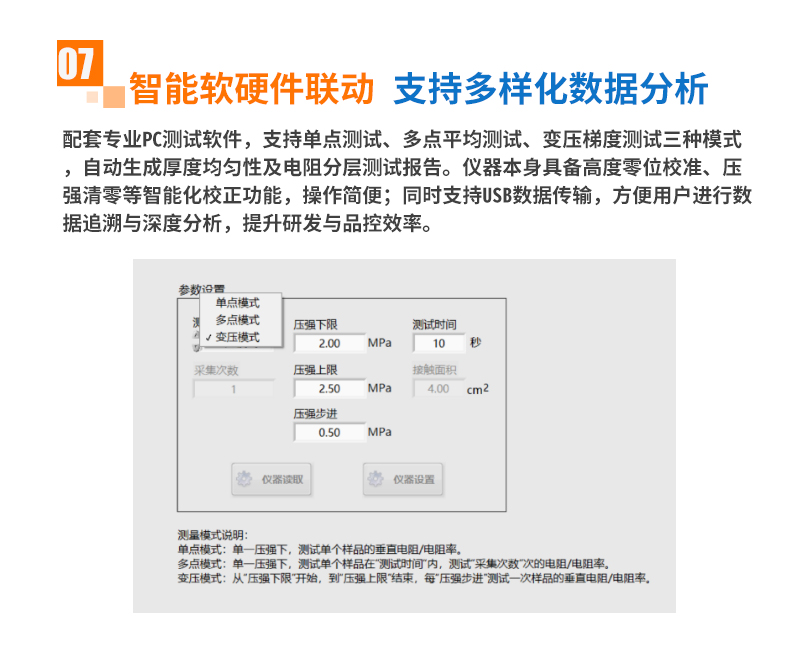

4.连续测试包含三种测试：
单点模式：单一压强下，测试单个样品的垂直电阻/电阻率。
多点测试：单一压强下，测试单个样品在一定时间下，持续采集固定间隔时间次数下的样品垂直电阻/电阻 率。

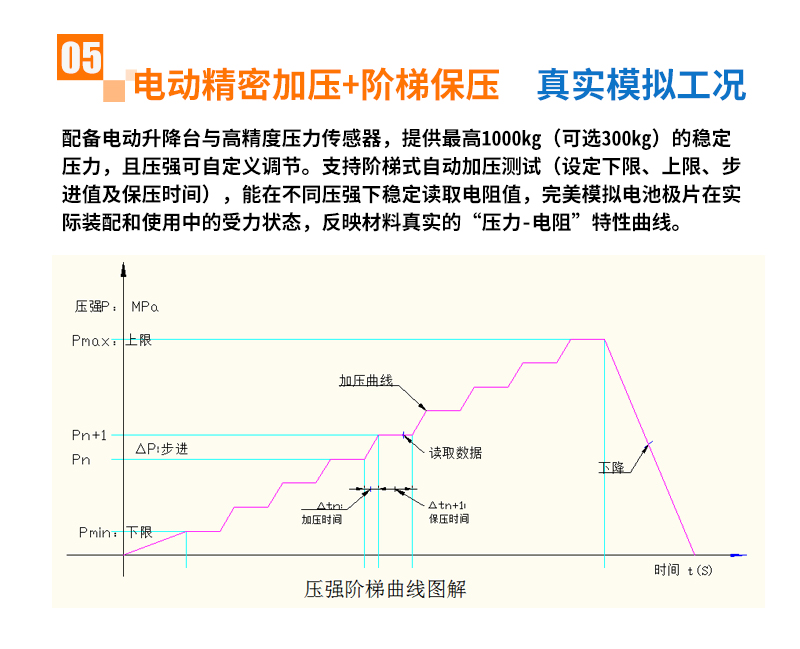

变压测试：从起始压强开始，到压强上限结束，每固定压强采集一次垂直电阻/电阻率。

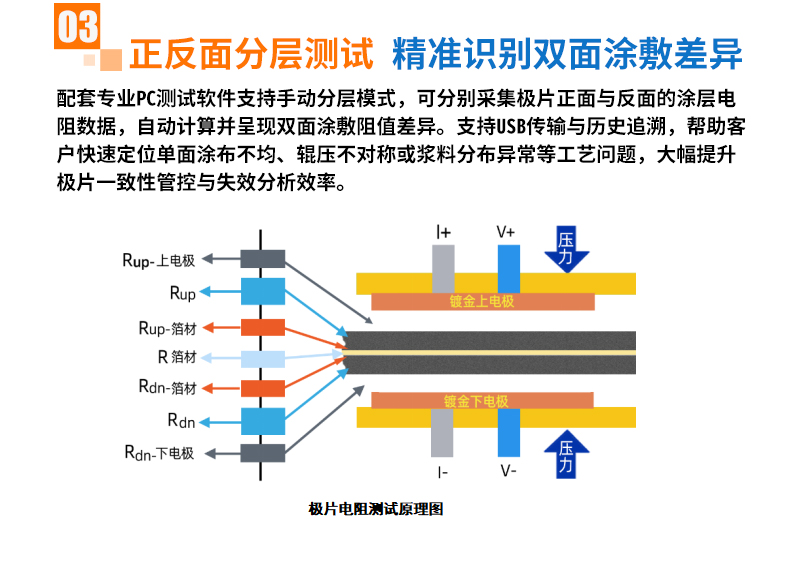

5.极片分层测试系统：增加辅助电极后，可在一定压强下分别测试极片上下表面涂层与金属集流体的整体电阻，从而分别验证两面涂层的涂敷质量，便于客户更快捷地检验极片涂敷状况。

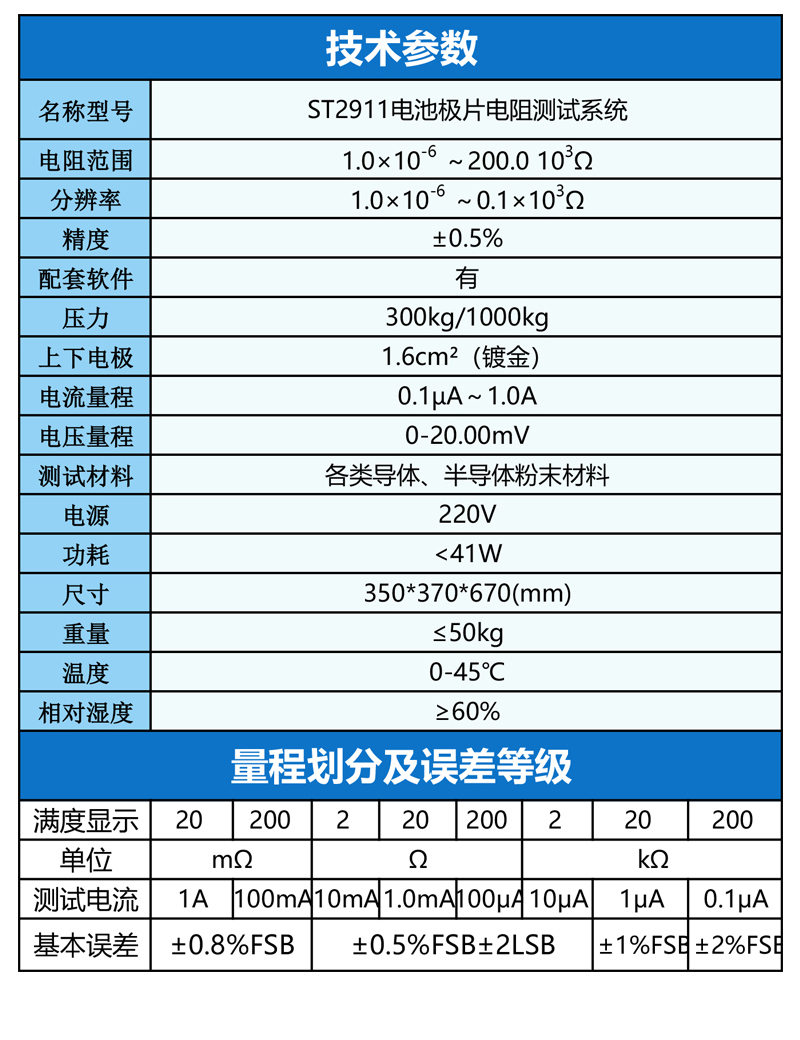

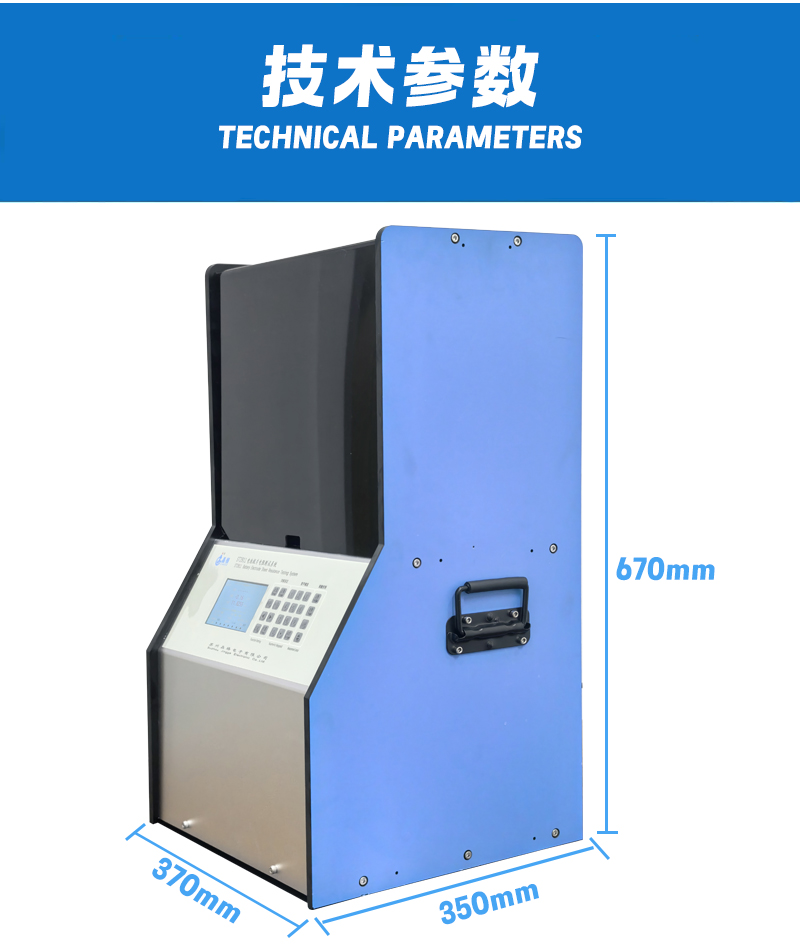

五.技术参数

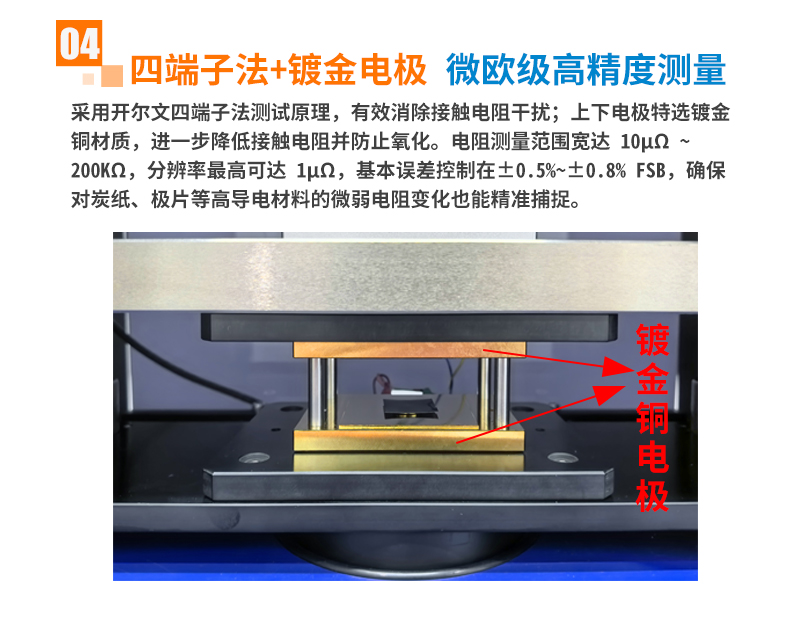

设备型号：ST2911B 型全自动电池极片阻抗测试系统 | 测试原理：四端子法、多探针法
|
序号 |
参数项目 |
技术指标 / 规格 |
|
| 1 |
|
锂电池极片、钠电池极片，以及类似金属薄层上的涂层产品 |
|
| 2 |
可测电阻率范围 |
20.00×10⁻⁶ ～ 200.00×10³ Ω·cm |
|
| 3 |
可测电阻范围 |
20.00×10⁻⁶ ～ 200.00×10³ Ω |
|
| 4 |
可测接触电阻范围 |
20.00×10⁻⁶ ～ 200.00×10³ Ω·cm² |
|
| 5 |
分辨率 |
1.0×10⁻⁶ ～ 0.01×10³（电阻率 / 电阻 / 接触电阻通用 |
|
| 6 |
恒流源 |
八档：0.1μA、1.0μA、10μA、100μA、1.0mA、10mA、100mA、1.0A；精度 ±0.1% |
|
| 7 |
电压表 |
20mV ～ 2.0V 自动量程；精度 ±0.1% |
|
| 8 |
电极配置 |
四端子镀金电极：SD10X10（10×10mm，截面 1cm²，压强 0～100MPa）；SD10X20（10×20mm，截面 2cm²，压强 0～50MPa） |
|
| 9 |
可测样品尺寸 |
截面直径 / 宽度不大于 5cm，长度不限；厚度不大于 10mm |
|
| 10 |
测试环境条件 |
温度 0 ～ 50℃（精度 ±2℃）；湿度 0 ～ 90%RH（精度 ±5%RH） |
|
| 11 |
数据表征 |
单机：垂直电阻 Rs、垂直电阻率 ρv、接触电阻率 ρj（精度 ±0.3%，5 位有效数字科学计数法），压强 P、厚度 W（精度 ±0.2%，4 位有效数字），测试电流大小方向；联机：PC 软件同步测控，可打印含表单和曲线的测试报告 |
|
| 12 |
外形尺寸 / 重量 |
长 × 宽 × 高 = 35cm × 38cm × 57cm；重量 35Kg |
|
| 13 |
电源 / 功率 |
电压 220V ± 10V，频率 50Hz ± 5Hz；功率 P < 200W，保险丝 250V / 1.0A |
|
| 14 |
使用与保存 |
工作环境 0 ～ 40℃、RH ≤ 60%；无强电磁场干扰、不与高频设备共用电源；阴凉干燥无腐蚀气体环境保存 |
|
| 15 |
压力 / 压强 |
额定压力 10000N（1000KG）；压强范围 0 ～ 100MPa（随电极截面变化 |
