二、概述

2.1基本功能

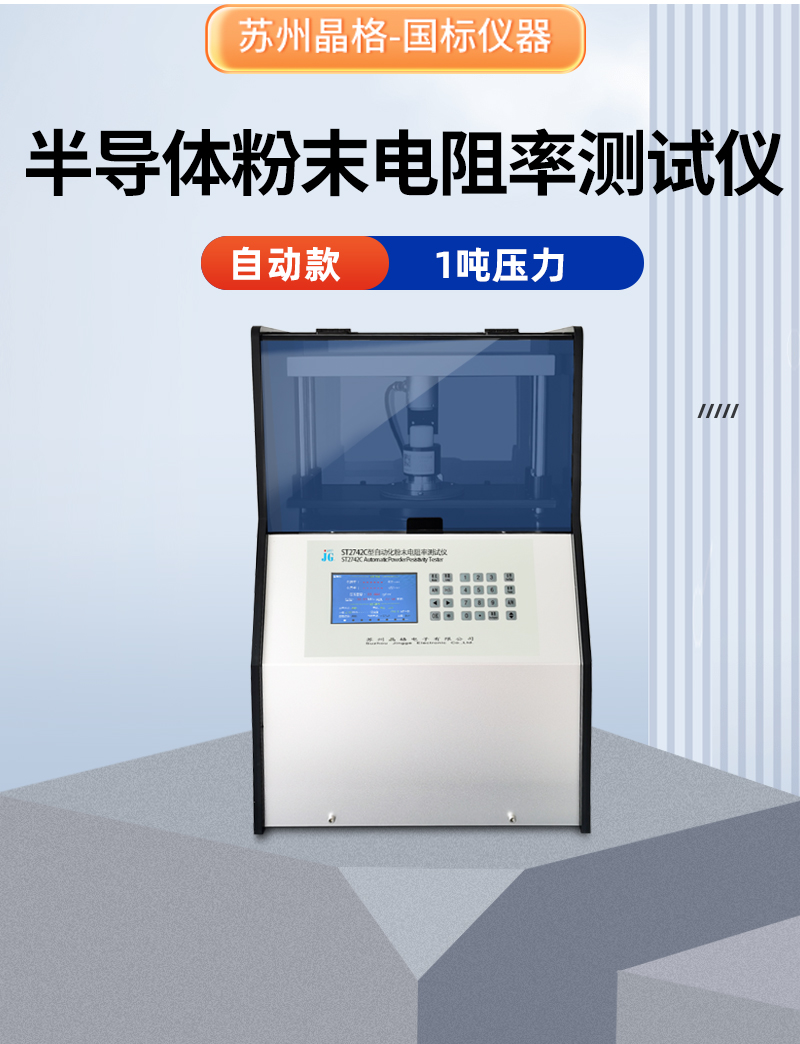

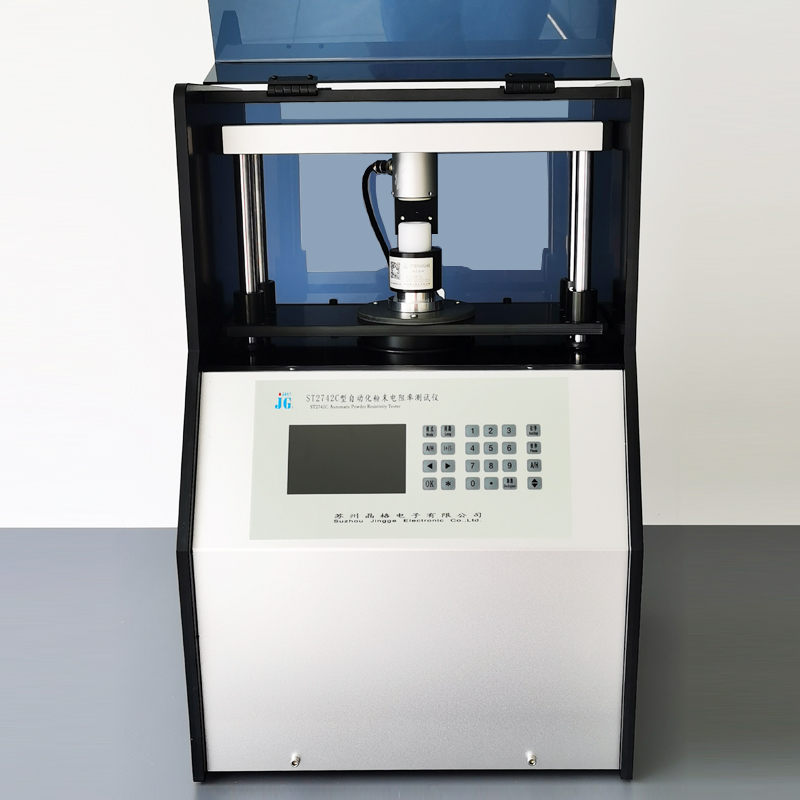

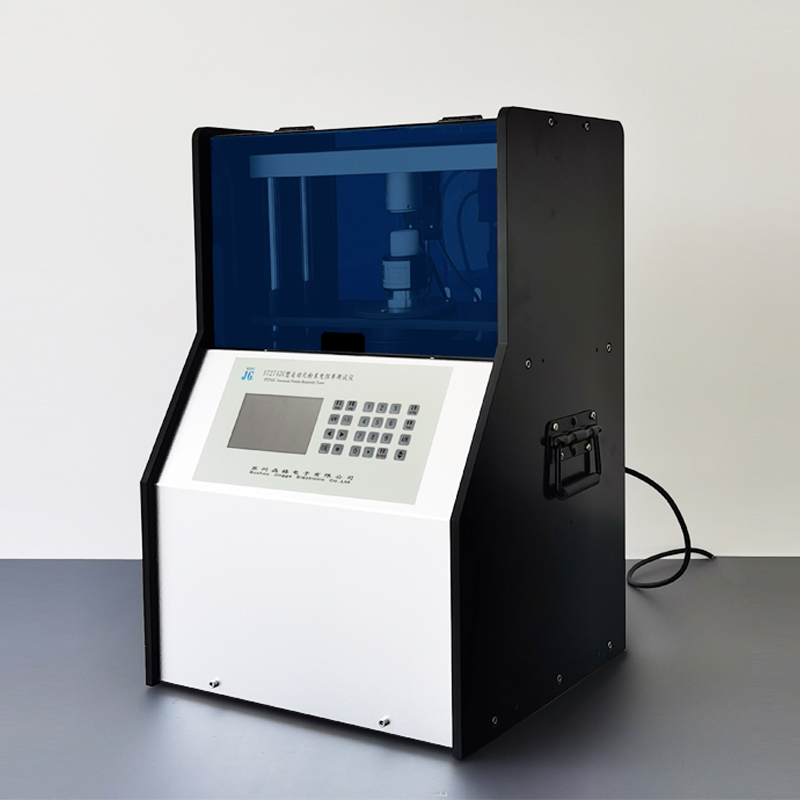

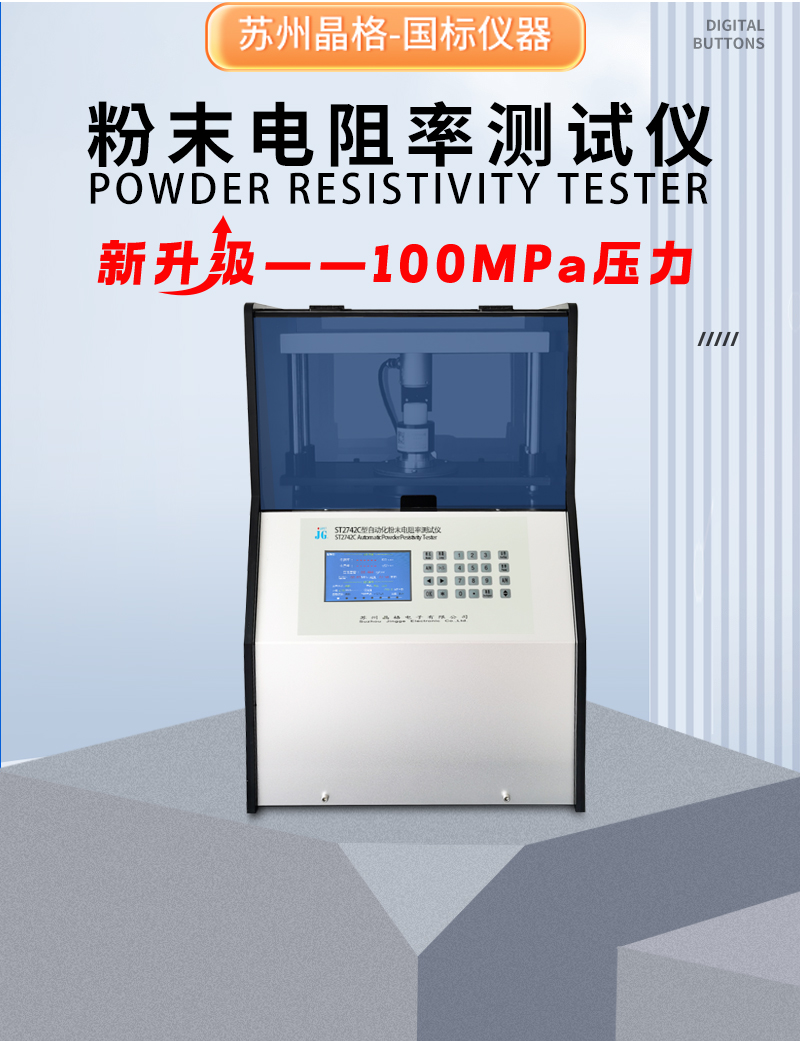

ST2742C型自动化粉末电阻率测试仪是采用四探针法（同时兼容两电极四端子法）测试粉末“电阻率-压强”特性和“压实密度-压强”特性的综合性集成化、智能化测量系统。。

2.2采用主要国标

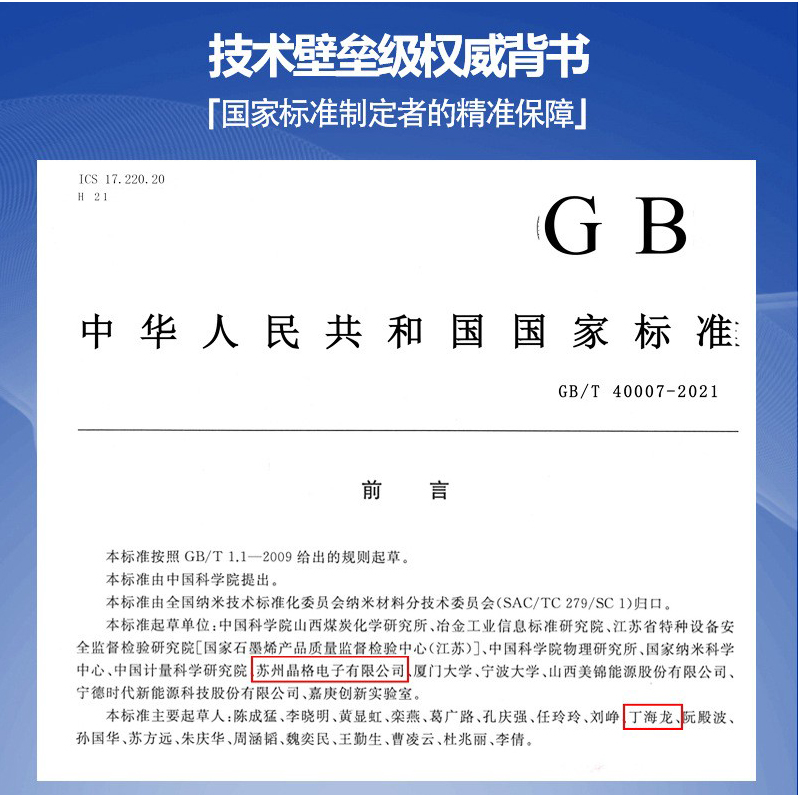

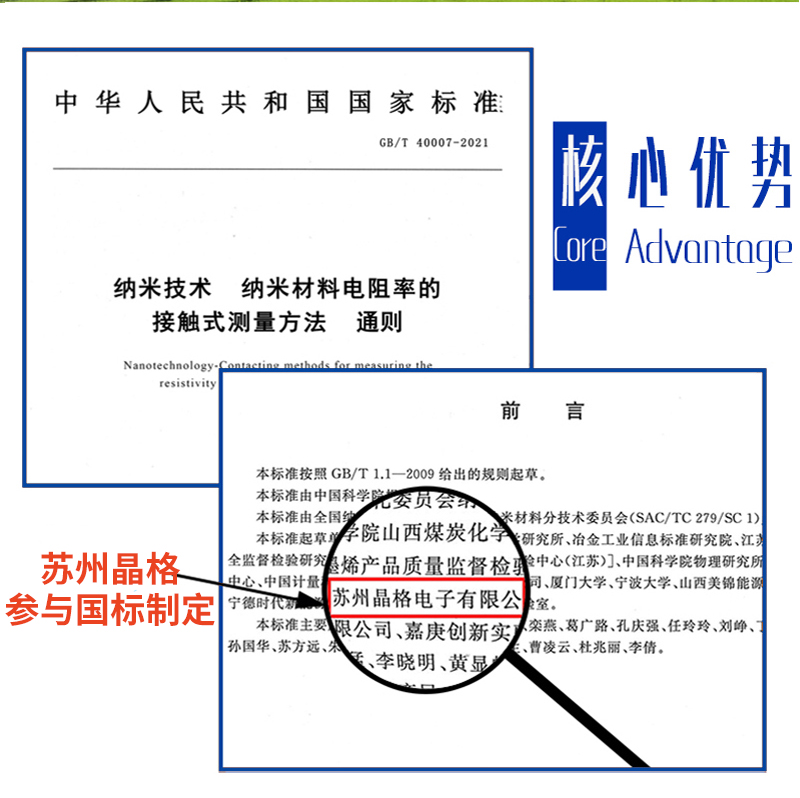

《GBT 1551-2021硅、锗单晶电阻率的测定直排四探针法和直流两探针法》、《GBT 30835-2014 锂离子电池用炭复合磷酸铁锂正极材料》、《GBT 24521-2009 焦炭电阻率测定方法》，以及《GBT 40007-2021 纳米材料-纳米材料电阻率的接触式测量方法-通则》。苏州晶格电子有限公司是《GBT 40007-2021》标准制定单位之一。

2.2 仪器成套组成：

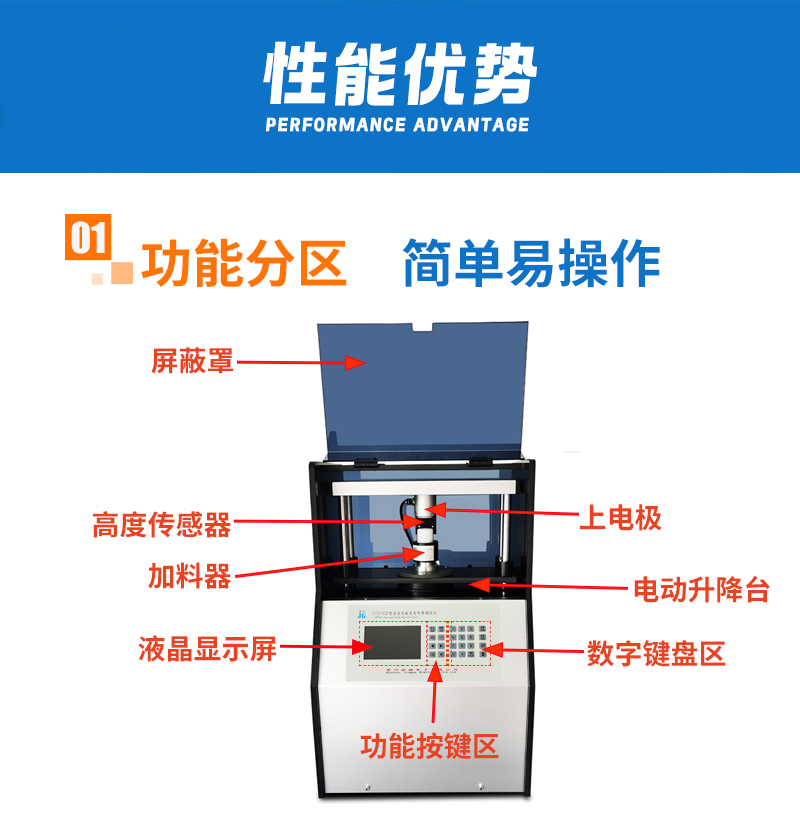

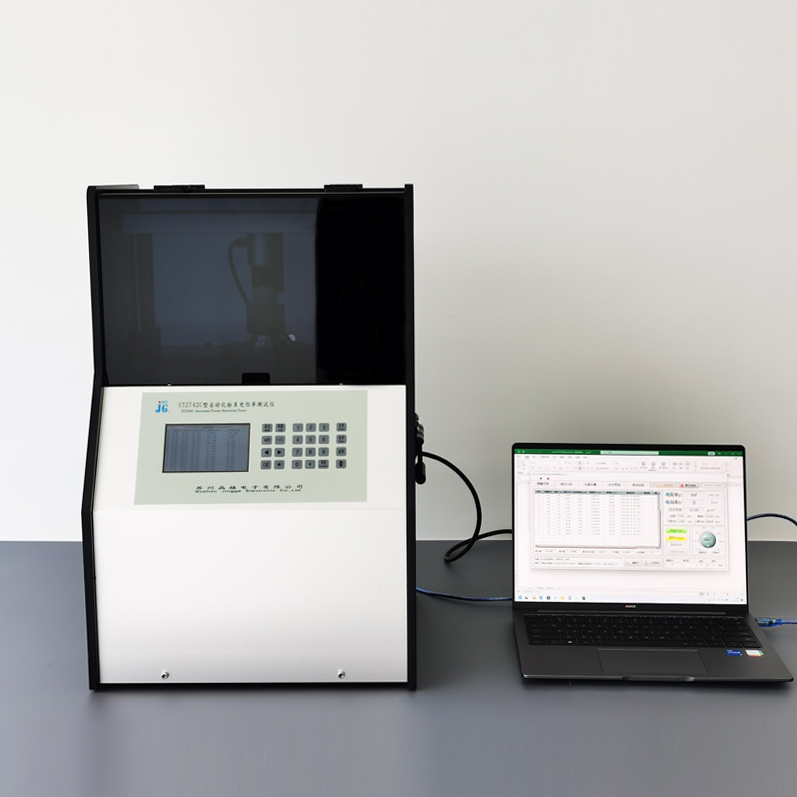

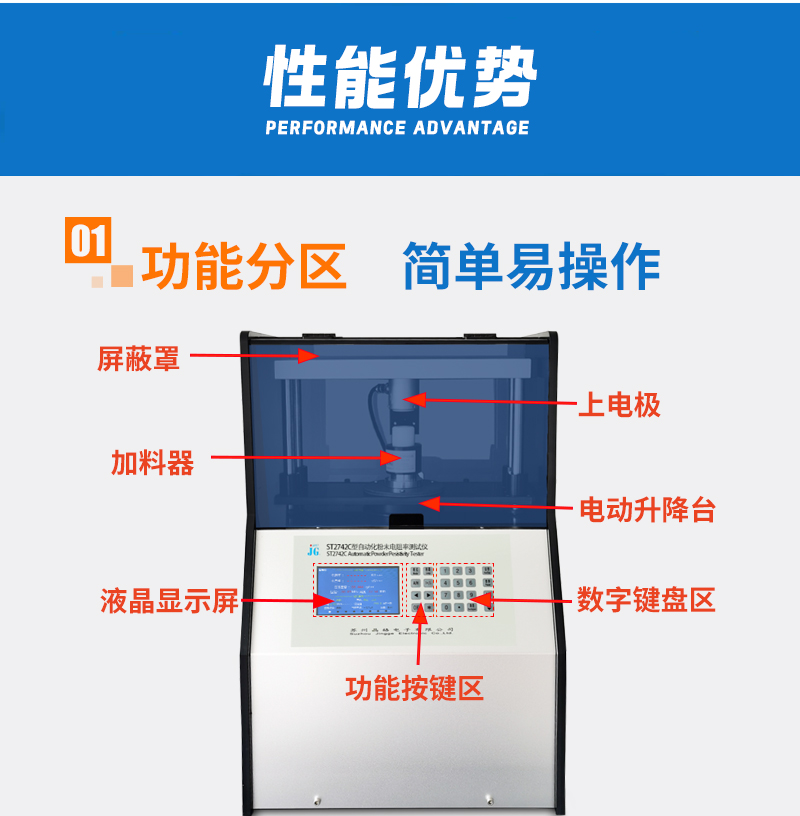

整套仪器主要部件有：测控主机、自动压强控制台、自动高度传感器、加料器、四探针/四端子电极以及配套PC测控软件等模块。

2.3优势特征：

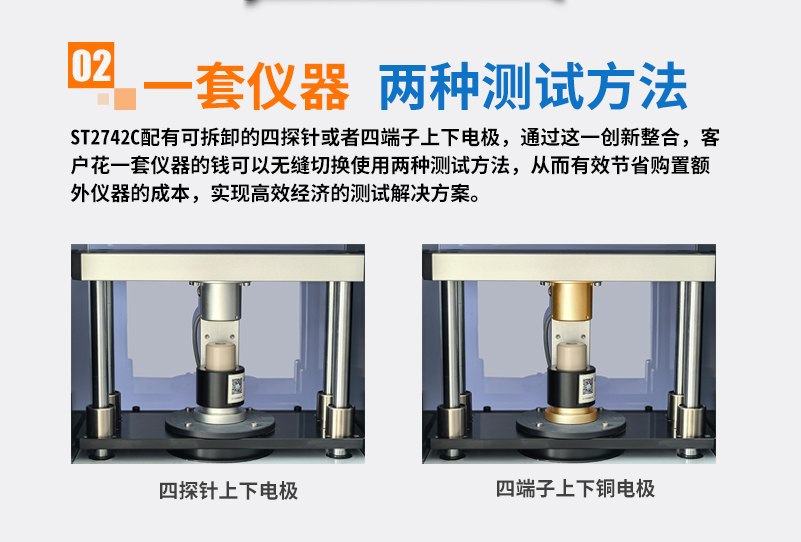

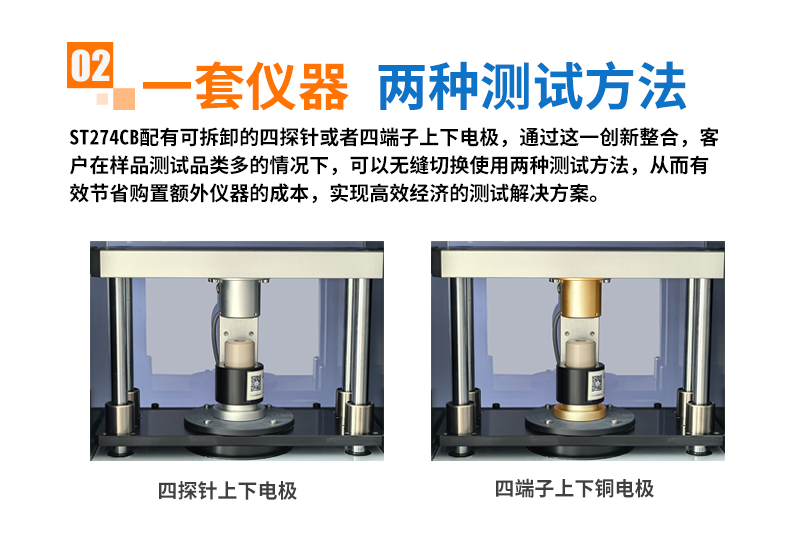

 a. 整合两套测算法。

•     针对不同类型的样品时，可及时跟换合适的测试方法，提高测试精度和准确性。

 b. 合理先进的同步式压强和电阻率测控模式。

•     克服异步式先压片后测试的出片易散成形难、压强衰减不可控的难题。

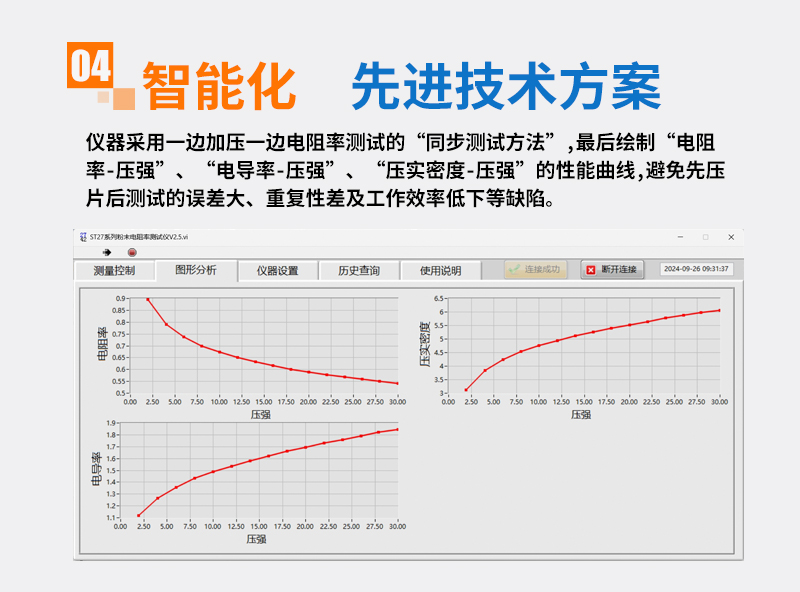

c. 多点连续测试、智能拟合“电阻率-压强”曲线。

•    克服传统单点单片测试模式，提高工作效率；
•    以完整曲线代替单点表征更直观全面。

d. 全自动施加多点连续阶梯式压强测控条件，重复性好、简捷高效。

•     克服手工压力施加模式下易疲劳、一致性差弊端，提高工作效率和测试精度。

e. 彩屏同屏显示电阻率、电导率、压强、高度等多参数。

•    克服数码LED显示器显示器多内容不能同步显示的局限性。

 f. 多通道高精度ADC模块，保证系统测试高精度。

•     提供电阻率、电导率五位有效数显示，压强、高度四位有效数显示。

g. 人机对话测控多模式选择、简便高效。

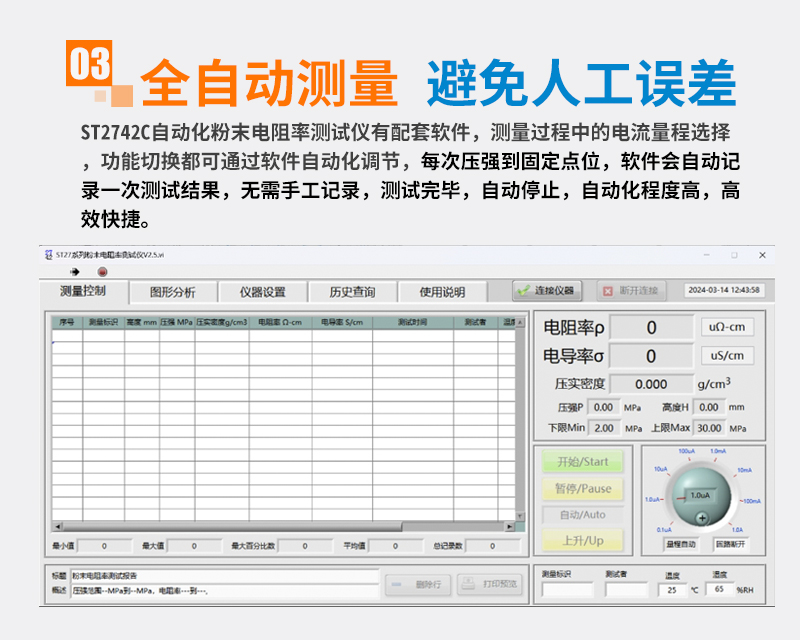

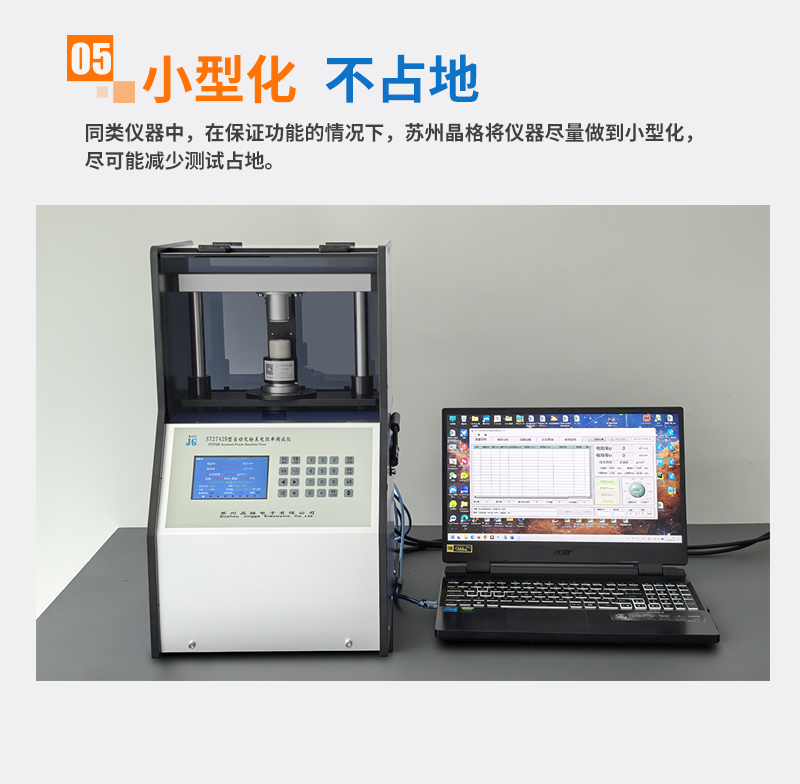

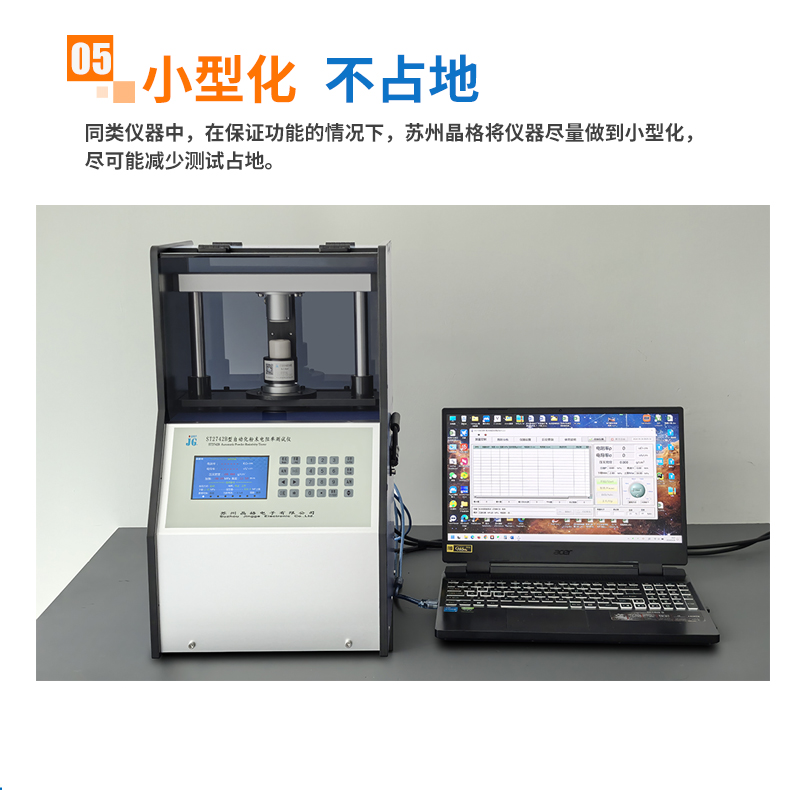

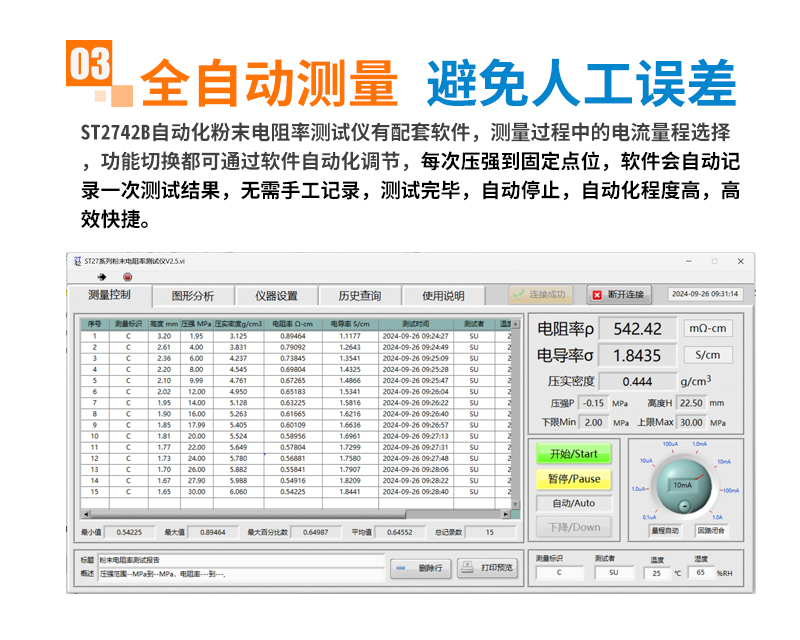

•     单机模式，仪器所有参数设定、功能转换全部采用轻触按键+彩屏显示，  联机模式，有配套PC软件，提供参数设定界面、测控界面、历史查询界面、在线帮助界面等完善便捷的功能。用于在PC端实现对仪器的测控功能以及数据查看、编辑、保存、打印、历史查询等功能。

h. 仪器具有高度、压强自校功能，保证客户端长久保持高精度测控效果。

i. 便于拓展，一机多用。

本机可以直接作为压片机使用，也可拓展为压实密度测试仪，压实密度-电阻率图谱测试仪。

2.4适用场景

本仪器具有测量精度高、测控功能丰富、操作简便、稳定性好、重复性好、一机多用等特点。也是区别于以往旧款同类测试仪的新特点！

本仪器适用于锂电池正负极材料厂、石墨碳素厂、焦化厂、粉末冶金厂、高等院校、研究院所、计量单位、工矿企业等，是检验和分析粉末样品电阻率参数的一种重要优良工具。

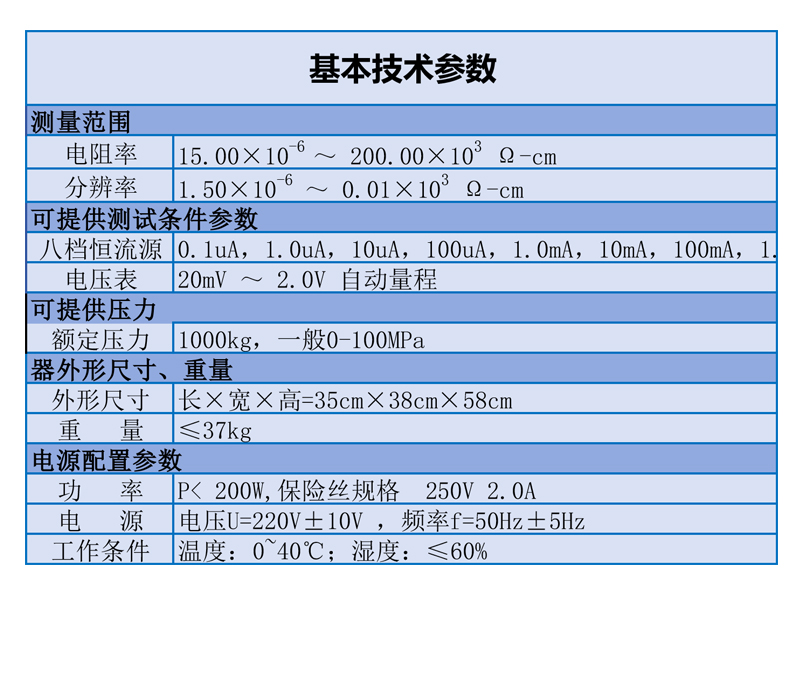

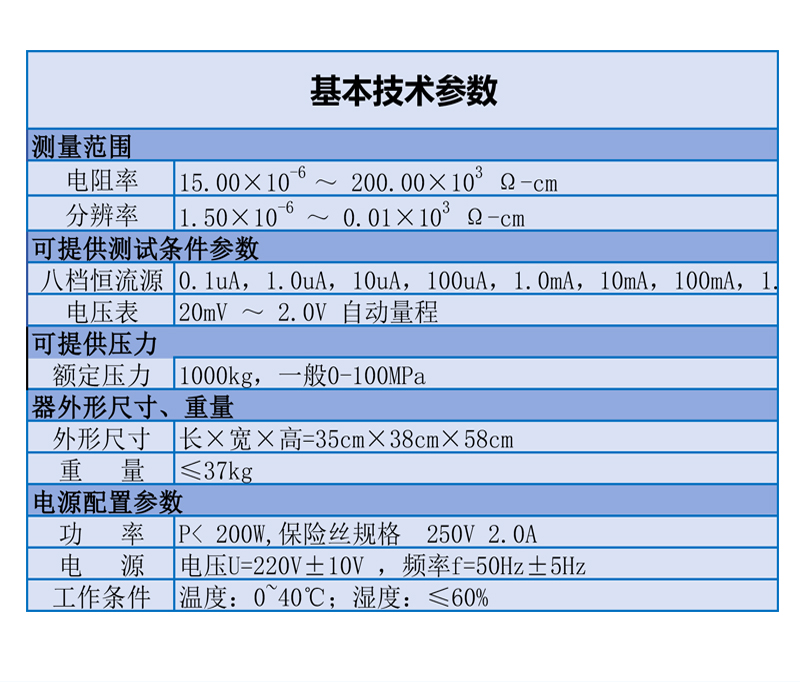

三、技术参数

  3.1 可测样品特性参数

   a. 可测电阻率范围：15.00×10^-6 ～ 200.00×10³ Ω-cm

分辨率：1.50×10-6 ～ 0.01×103  Ω-cm

   b. 可测样品粒度要求：推荐40目以下，最大不超过10目，过细无影响（四探针测试）

   c. 可测样品成份：无特殊要求，只要对金属电极、陶瓷和塑料料杯无腐蚀性损伤即可。

   d. 料杯选型和样品用量推荐：如下表3.1-1/2/3料杯选型、样品用量推荐。

                          表3.1 料杯选型、样品用量和压强量程推荐表

3.2 可提供测试条件参数

   a. 八档恒流源：0.1uA，1.0uA，10uA，100uA，1.0mA，10mA，100mA，1.0A。

    电压表：20mV ～ 2.0V 自动量程。

   b. 料杯选型和压强条件推荐

    系统提供额定压力10000N(1000KG)，可选压强范围0～100MPa，与料杯截面有关，详细参考表3.1-料杯选型和压强量程推荐。

3.3 单机模式数据表征形式和精度等级参数

  a. 实时同步显示：电阻率ρ、电导率σ，“5位有效数字+数量级单位”的科学计数法。

  b. 实时同步显示：压强P、高度W，4位有效数字。

  c. 实时同步显示：测试电流大小方向。

  d. 结果输出：仪器液晶屏输出“电阻率ρ-压强Pa –压实密度”表单。

3.4 联机模式数据表征形式和精度等级参数

  a. 软件测控界面和仪器彩屏实时同步显示相关内容。

b. 同步记录并结果输出“电阻率ρ-压强Pa -压实密度”表单。

c. 测试结束可打印测试报告，报告中包含报告中包含“电阻率-压强”、“电导率-压强”，“压实密度-压强”表单和曲线。

3.5 仪器外形尺寸、重量参数

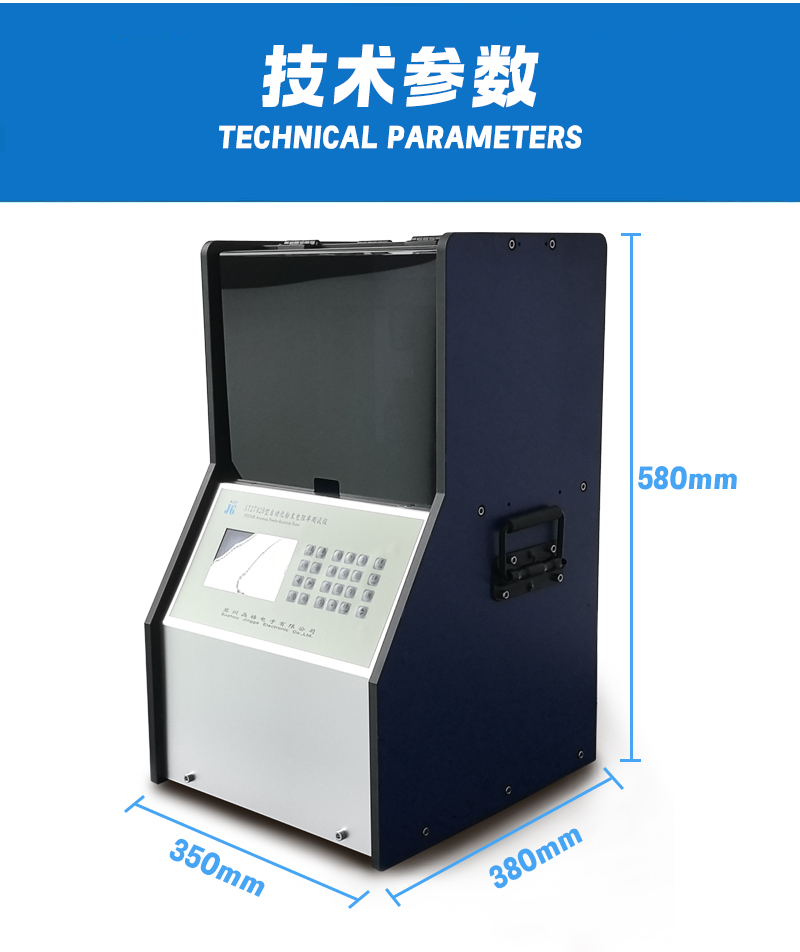

  a. 外形尺寸：长×宽×高=35cm×38cm×58cm

  b. 重量：37Kg

3.6 仪器电源配置参数

  a. 电源：电压U=220V±10V，频率f=50Hz±5Hz.

  b. 功率：P<200W, 保险丝规格 250V  2.0A

3.7 仪器使用环境和保存方式

a. 温度：T=0-40℃，相对湿度：RH≤60%

b. 工作室内应无强电磁场干扰，不与高频设备共用电源。

c. 阴凉干燥无腐蚀气体环境下保存。
