封装力拧多紧？气体扩散层的孔隙率和接触电阻要一起看
燃料电池堆装到最后，是一道拧螺栓的活。
拧多紧，其实挺要命。松了，各层贴不实，电阻就上来了；紧了，气体扩散层被压扁，反应气进不去。两头都坏事，而且还是反着来的。所以这一下拧多紧，真不能凭手感。
我们常跟客户说：封装力这东西，得用数据定，不是靠经验拍的。

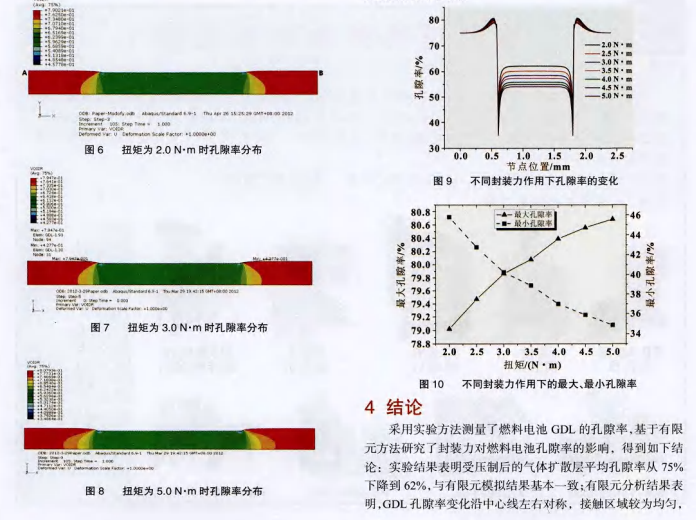

南京工业大学范留飞他们，2014 年在《电源技术》上发过一篇实测，方法很直白：把单体电堆按不同力矩拧紧，拆下来，用压汞仪测扩散层的孔隙率。样品是常用的碳纸 GDL，初始孔隙率 75%，50mm×50mm 大小。
结果挺能说明问题的。整片平均看，拧到 5 N·m，孔隙率从 75% 压到了 62%。
更值得看的是分区：跟双极板贴着的那一块，2.0 N·m 还有 67%，加到 5.0 N·m 就只剩 53% 了；没被压到的地方，基本还停在 75%。作者还顺手做了有限元模拟，均值跟实测差 4% 左右。你看，压紧了，透气确实差了。
但光看孔隙率，封装力还是定不下来的，这是很多人容易卡住的地方。封装力改的不只是孔隙——碳纸一压实，纤维之间的接触点变多，垂直电阻率和双极板—炭纸的接触电阻也跟着往下掉。导电变好了，传质变坏了，这俩本来就是同一件事的两面。
所以挑封装力，其实是在两条曲线之间找平衡：一条是"孔隙率随压强变"，文献刚给我们画出来了；另一条是"电阻随压强变"。缺了后面这条，我们就只知道压紧会憋气，却不知道压到哪一点，导电的好处才开始盖过透气的坏处。
电阻这条曲线，台式设备就能补上——这正是 ST2921B 干的事。怎么画这条曲线？思路一点不玄乎：把样品夹在电极里，让它从松到紧、一级一级受压，每个压强点保压、读一次电阻，连起来就是曲线。ST2921B 在台面上做的，其实就是这件事。

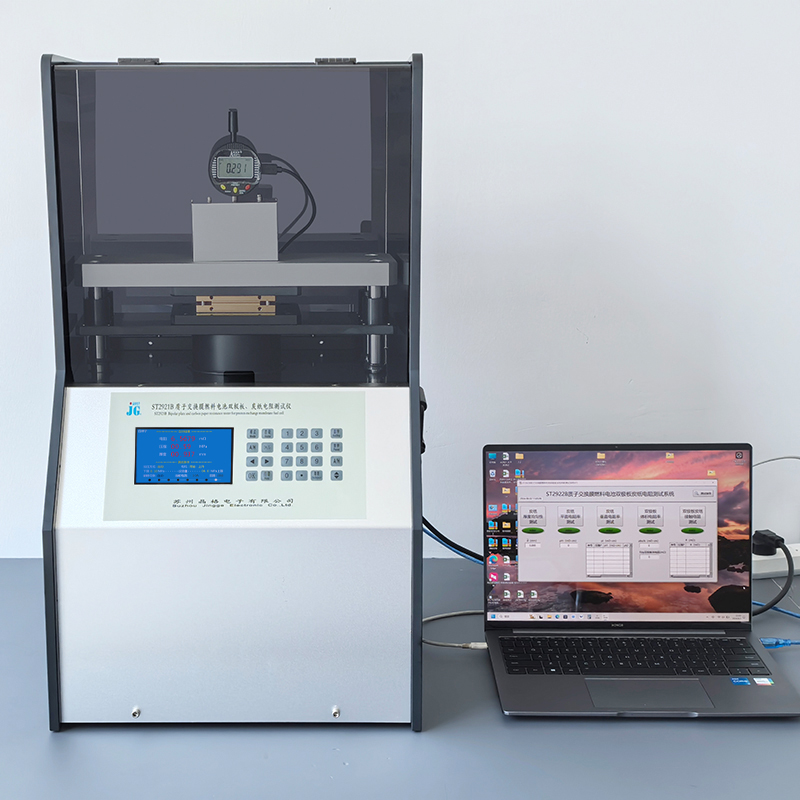

ST2921B 测试系统：测控主机、镀金四端子电极、数显千分表与 PC 测控软件

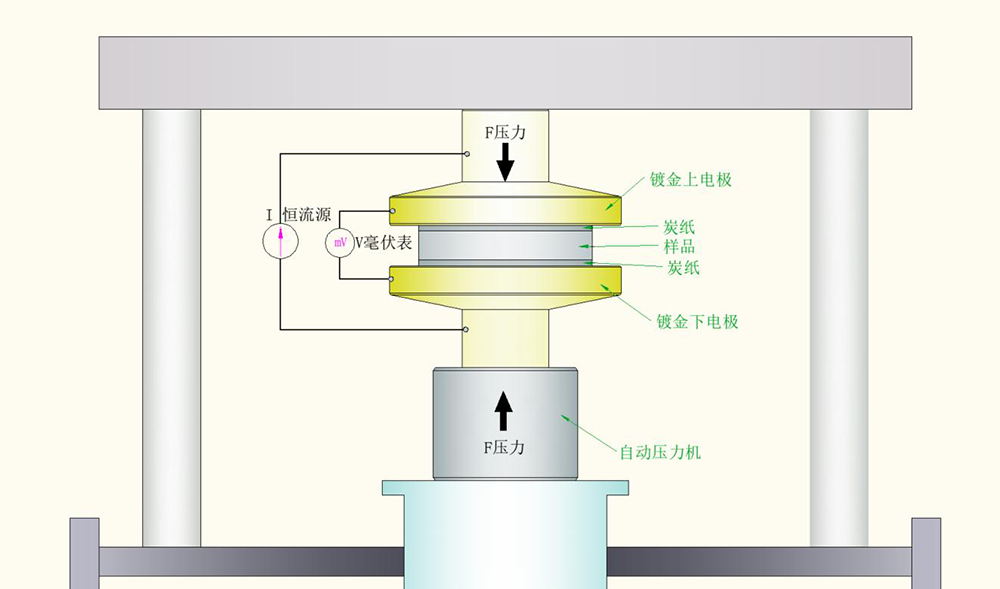

把"拧多紧"变成可控压强变量：恒流源注入、毫伏表采集，自动压力机逐级加压同时读电阻
它用四端子镀金电极配自动压力台，从 0.1 MPa 起、每 0.1 MPa 一档、最多连续设 40 个台阶逐级加压，千分表同时记着厚度。跑完一轮，电阻率、电阻、接触电阻随压强怎么变，三条曲线一次全出来——测法对应 GB/T 20042.6 双极板和 GB/T 20042.7 炭纸。说真的，比起反复拆装真实电堆去试，这台小设备十几分钟就给你答案了。
全钒液流电池用的是碳毡，孔粗、回弹大，压紧后的脾气跟碳纸不一样。对应机型是 ST2931B，在 0.1～0.6 MPa 下测双极板—碳毡的接触电阻。
它的关键不一样在"压缩率参考"：按 NB/T 42082-2016 的思路，不以压强为唯一参考，改用压缩率。道理很简单——碳毡压到同一个压强，不同批次的厚度、回弹差得不少，拿压缩率来比，才贴得上是它真实的受压状态。

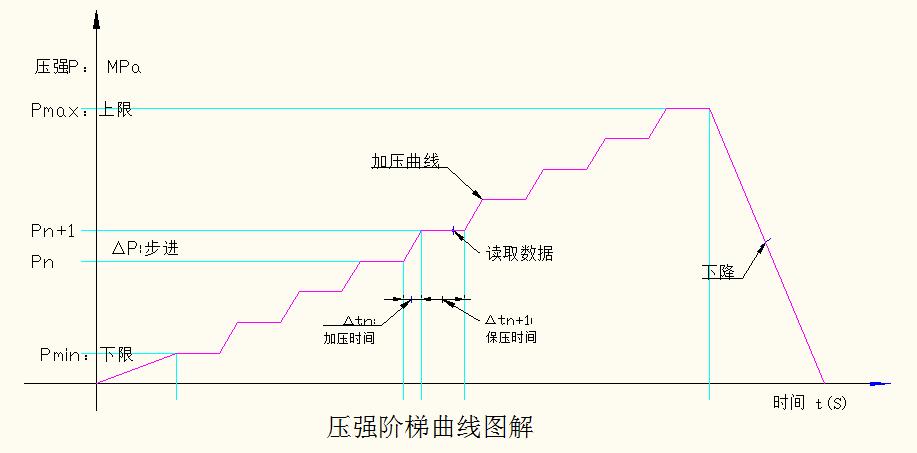

自动阶梯加压：每个压强台阶保压读值，替代手工逐点施压，曲线才连得起来
这两条曲线，到底怎么帮你把封装力定下来？压强点得覆盖真实装配的区间，不要只测低压那段，文献里接触区和非接触区差那么大，就是提醒我们：点太稀了，趋势看不出来，拐点也找不到。
还有，报告里记得带上样品初始厚度、批次。模型要跟实测对得上才有用——文献模拟误差压在 4% 以内，校准过，才敢拿去挑封装力。
回到开头那个问题吧！封装力拧多紧？文献给了"拧多紧→孔隙率"；ST2921B、ST2931B 在小样上补上了"拧多紧→电阻"。把两条曲线叠一张图，从松到紧哪一点最划算，一眼就清楚。
苏州晶格电子是 GB/T 40007-2021《纳米技术 纳米材料电阻率的接触式测量方法通则》起草单位之一。更多双极板与扩散层电阻测试方案，请致电 400-635-7098。
参考文献：范留飞，谈金祝，胡学家，等．封装力对PEM燃料电池气体扩散层孔隙率的影响[J]．电源技术，2014(11)：2003-2006．
